TEXAM^e 旁壓儀：高精度巖土原位測試的工程解決方案



在復雜地質勘察與地基評估領域，測試數據的精確性、設備的可靠性及操作的標準化是核心訴求。加拿大Roctest公司推出的TEXAM^e預鉆孔旁壓儀，以ASTM/ISO雙認證精度、模塊化設計及實時數據閉環系統，重新定義巖土原位測試效率。



核心優勢

1. 國際標準認證，數據權威可靠

l嚴格遵循 ASTM D4719-20 與 ISO 22476-5 國際標準，確保測試流程與結果的全球通用性。

lTEXAM^e可以發現非常細微的形變（1 微米）和壓力變化（1kPa）。這使其能夠通過多種測試方法（例如包含多個加載 - 卸載循環的方法），應用于從軟土到軟巖等廣泛的材料硬度檢測場景。

2. 智能操作體系，效率全面提升

? 點擊觀看TEXAM^e校準與操作流程演示

https://mp.weixin.qq.com/s/ZUjXuilIbclHZXZoyb-R5g

l雙模操作系統：

主模式：通過藍牙接口連接的平板電腦可在測試進行時實時顯示數據繪圖和結果，讓您精準掌握測試實時進展。

備用模式：萬一藍牙接口因任何原因出現故障，手動測試模式可讓您繼續執行測試計劃，無需中斷測試。

3. 工程級耐用設計，適應嚴苛工況

lTEXAM^e的設計專為惡劣環境和應用場景而打造，其采用的部件（例如，核心單元采用防濺防塵ABS箱體，總重≤30kg）即便在偏遠地區進行測試時也不會讓您失望；

l盡管 TEXAM^e結構堅固耐用，但測試過程中難免會出現問題。其簡潔的設計使終端用戶能夠在實地現場直接解決大多數可能出現的問題，甚至可以自行對設備進行重新校準。因此，無需因任何小問題就將設備寄回制造商處。；

l與某些型號的旁壓儀不同，TEXAM^e僅需用水即可運行，因此無需采購和使用瓶裝氮?dú)?，徹底?guī)避氣體爆破風險（對比氮?dú)怛?qū)動設備）。

4. 試驗過程和結果

l將探頭放在預先鉆好的鉆孔中的測試深度位置，該鉆孔是通過適合土壤條件的方法獲得的：濕式旋轉鉆機，螺旋鉆，謝爾比管鉆進等。在地下水位以下的粒狀土壤中，探頭可以直接在開槽的套管內驅動。 通過使用一致的作動器旋轉速率以恒定的變形速率進行測試，或者以與Menard旁壓儀測試相同的壓力增量進行測試。

l通過繪制注入量與壓力的關系曲線可得到原位應力-應變曲線。 從測試結果中得出的主要參數是旁壓模量，蠕變壓力和極限壓力。 可以使用由Roctest開發的工具（TexamCompanion）。

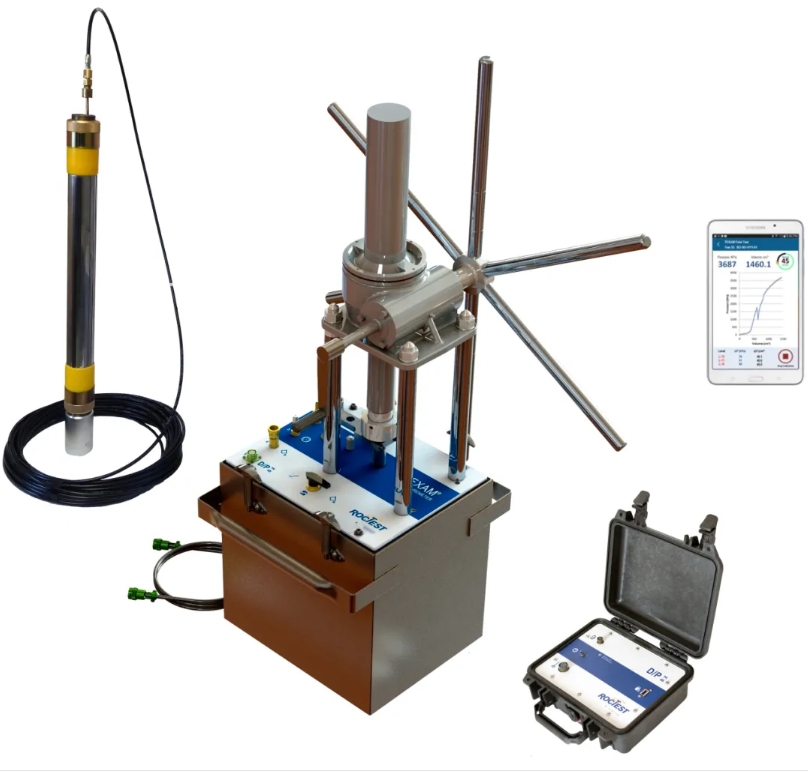

技術參數摘要

指標	控制單元	讀數單元 (D/P BOX)
工作壓力	10,000 kPa (1500 psi)	分辨率：1kPa / 0.01cm3
持續工作時長	-	>8小時（雙12V電池）
尺寸	40×46×125 cm	25×28×12 cm



 輸出參數與工程價值

從原位應力-應變曲線中直接提取：

l核心參數：旁壓模量 E_PMT?、極限壓力 p_L?、蠕變壓力 p_f?；

l衍生參數：不排水抗剪強度 S_u?、有效摩擦角 ?′、土體系數 K₀；
? 應用場景：樁基承載力驗證、隧道支護設計、邊坡穩定性分析。



為什么選擇TEXAM^e？

l用于增加 TEXAM^e 探頭內部水量的 “船舵式” 作動器在施加壓力時可提供直接的觸覺反饋，幫助用戶避免施加過大壓力，從而將不良反應降至最低。您可以完全控制變形率或壓力，并獲得可感知的反饋！

l單次測試成本降低35%：僅需水電基礎耗材，無氣體采購成本且測試過程中僅需少量低成本消耗品便于在庫存中儲備，無需因貨架 上的積壓零件而超出預算

l1天極速培訓：從理論到實地操作全覆蓋，工程師可獨立完成校準與故障排查。

lTEXAM^e可搭配各種尺寸（N、B、A、E）和類型的探頭使用：預鉆孔、貫入式、自鉆式探頭，或在極顆粒土體中使用的開槽套管探頭。單腔體結構：?jiǎn)我磺惑w設計將膜片故障風險降至最低，符合我們簡潔無故障的設計理念，進一步確保您能將更多時間用于測試，減少維護工作。
