加拿大Roctest產品工程案例4：分布式光纖隧道安全監測應用指南

時間：2025/7/9 來源：https://mp.weixin.qq.com/s/hVpMJWqkqY0EmFQJ2uMzwQ 查看次數：272

加拿大Roctest產品工程案例4：

分布式光纖隧道安全監測應用指南

基于分布式光纖傳感的隧道安全監測

監測并精確定位移動、裂縫或異常變形的最佳方式是采用分布式光纖解決方案。

新建和既有隧道都可能存在與周邊巖土及水文條件相關，以及與設計假設和建筑材料相關的不確定性結構風險。此類風險可能通過以下現象顯現：

l異常變形

l沉降

l混凝土襯砌中裂縫的形成或發展

l接縫位移

l滲水點

l異常溫度

l隧道襯砌塌陷

此類事件的發生位置是未知的，因此僅在選定斷面布設傳統儀器對于損傷探測和定位效果有限。Smartec 已開發出基于光纖的解決方案，通過應用拉曼和布里淵解調技術等先進技術，利用成熟的分布式光纖 (FO) 技術來監測移動。這些解決方案通過在隧道縱向、沿隧道長度方向、在斷面不同位置安裝的光纜，對沿其每米長度的溫度和/或應變進行精確測量，從而實現事件的監測與定位。

參考項目：

以下項目采用了瑞士Smartec的監測儀器與技術方案：

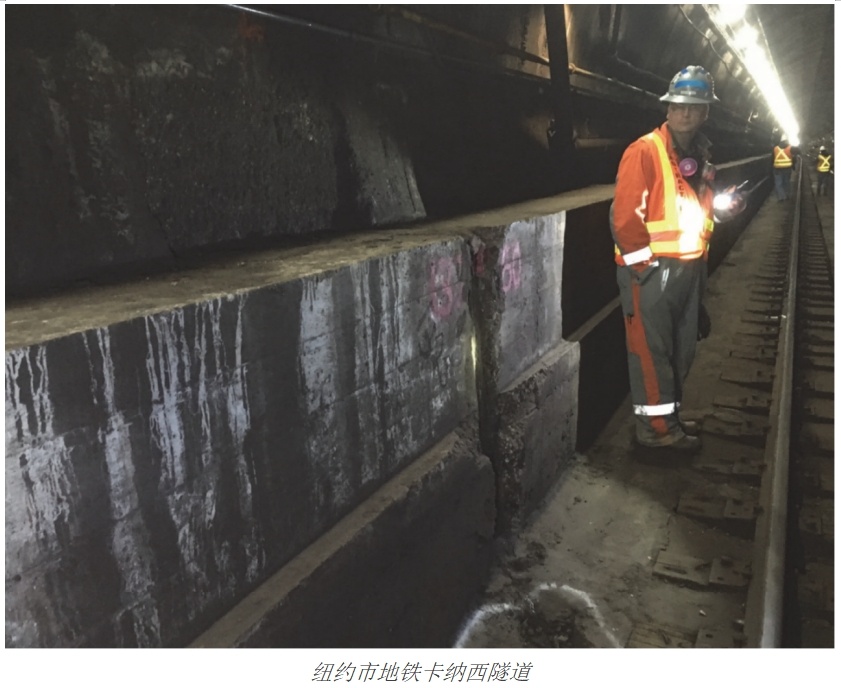

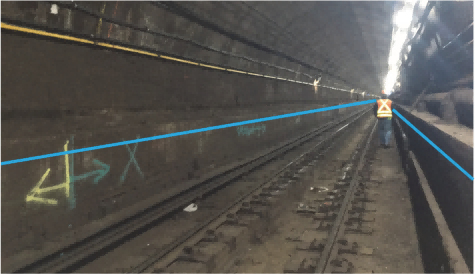

l紐約地鐵Canarsie隧道變形監測(美國,2019)

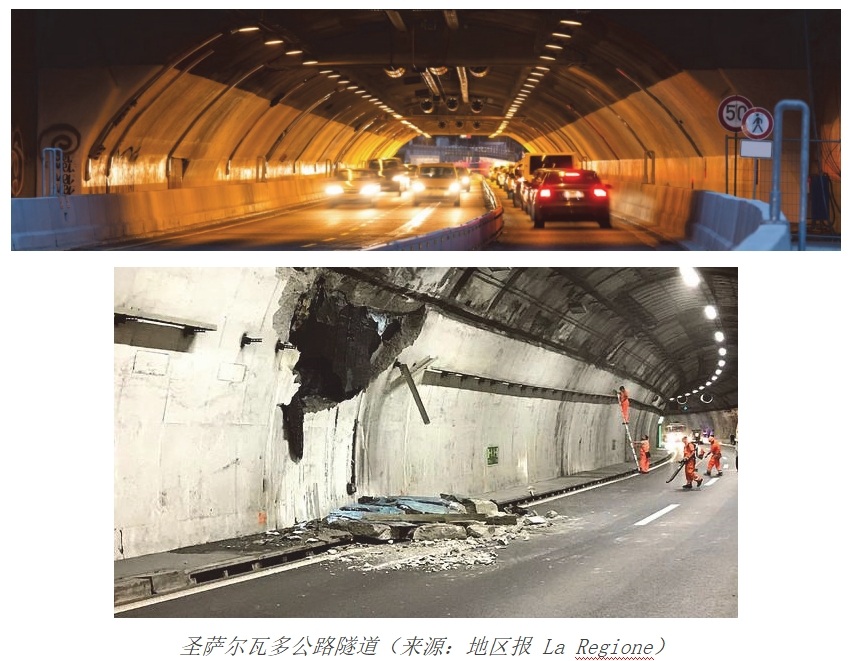

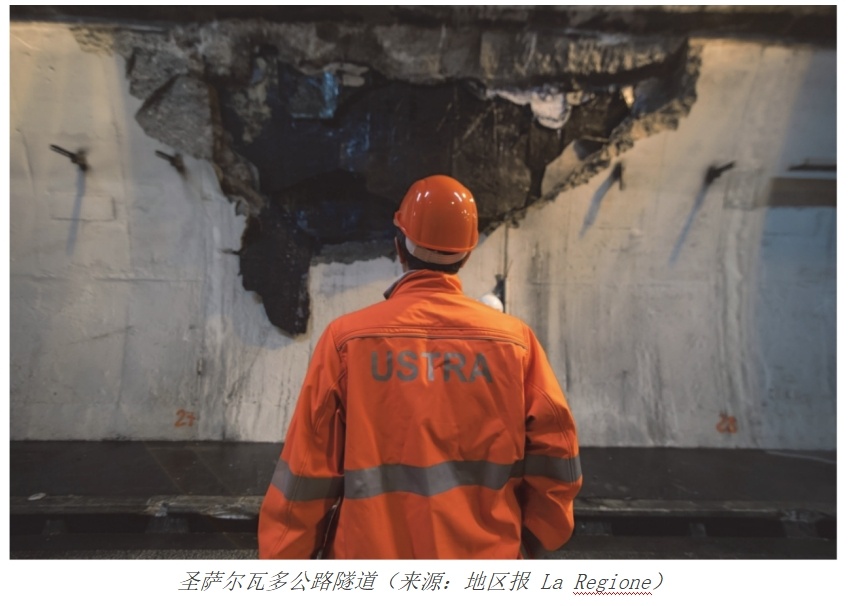

lSanSalvatore公路隧道監測(瑞士,2018-2019)“Salerno-Reggio Calabria”A3高速公路

lFossino隧道監測(意大利,2015)

lPenstock隧道變形監測(瑞士,2013)

l巴塞羅那的高速鐵路隧道(西班牙,2010)

l卡迪亞東部地下項目–選礦隧道變形監測(澳大利亞,2015)

l監測模擬倉庫隧道周圍的變形(瑞士,2013)

lMotol布拉格地鐵5號線隧道延伸監測(捷克共和國,2008)

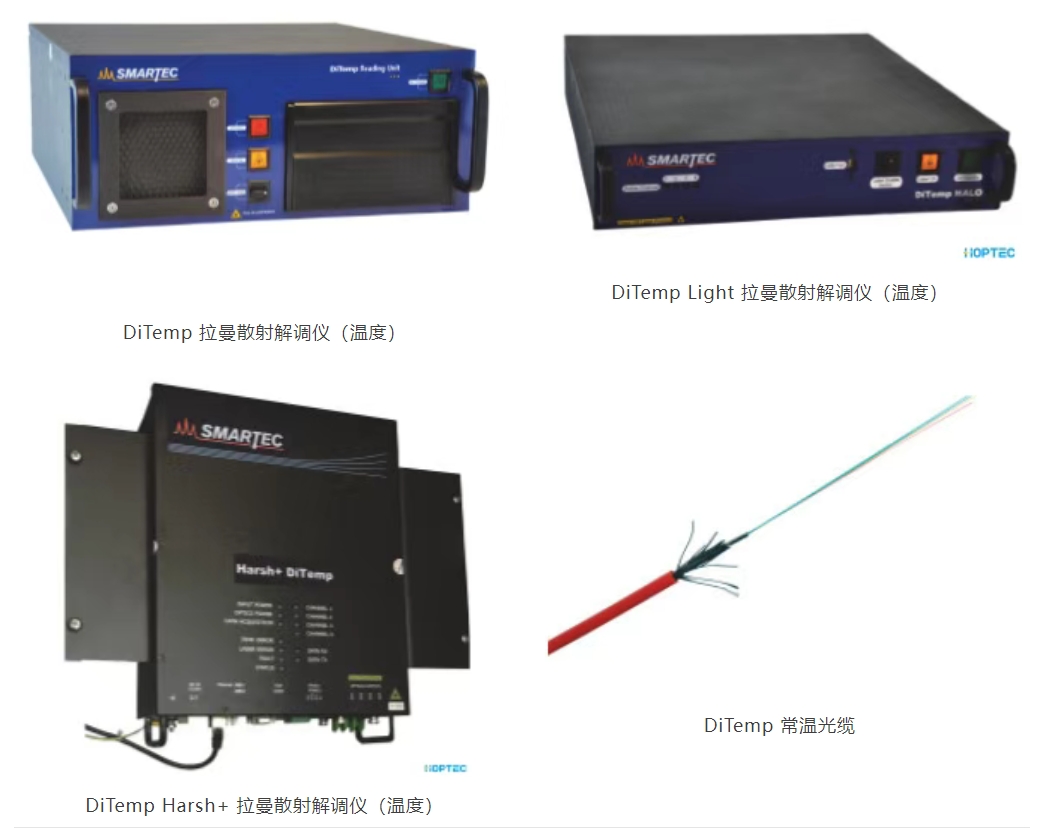

技術原理

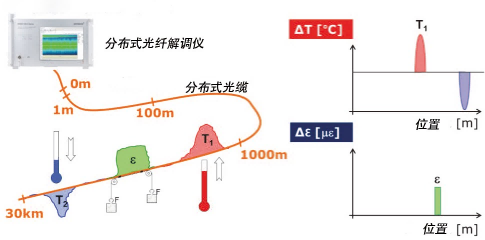

分布式光纖傳感器最成熟的技術基于拉曼散射和布里淵散射。這兩種系統都利用了光與構成標準光纖的石英材料之間的非線性相互作用。當已知波長的光被注入光纖時，沿著光纖的每一點都會有極少量的光被散射回來。散射光包含不同于原始信號波長的分量。這些偏移的分量包含著光纖局部特性的信息，特別是其應變和溫度。對于應變和變形監測，布里淵散射是唯一的選擇，因為拉曼散射僅對溫度敏感。

布里淵分布式傳感技術

分布式傳感的優勢

l分布式傳感

l單根光纖傳感器（傳感光纜）

l傳感光纜的每一段都替代了獨立的點式傳感器

l提供測量值（平均應變和/或平均溫度值）的位置（何處）和大?。ǔ潭龋┬畔?/span>

l通過單次掃描即可獲取完整的測量剖面

在諸如隧道等巖土工程應用領域，大型結構尺寸和損傷位置預判都構成挑戰。分布式技術提供了使用單根光纖傳感器監測隧道整個長度的能力。隧道監測的典型需求包括：混凝土襯砌裂縫的探測與定位、水平和垂直變形監測、收斂監測、接縫位移監測和水流入滲點的定位。

所有這些事件的發生位置均不可預測。因此，在預先設定位置安裝傳統點式傳感器來解決這些問題是不切實際的，因為事件可能發生在**已布設儀器的斷面之間。與電學傳感器和點式光纖傳感器不同，分布式傳感器具有獨特的特性：能夠沿著其整個長度測量物理參數，從而僅需單個傳感器即可測量數千個點。

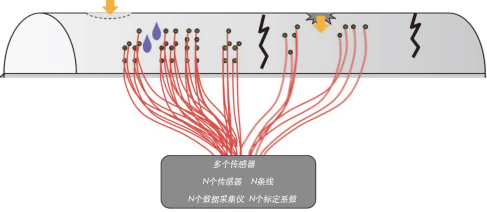

傳統方法：在預先定義的測試區域安裝多個傳感器

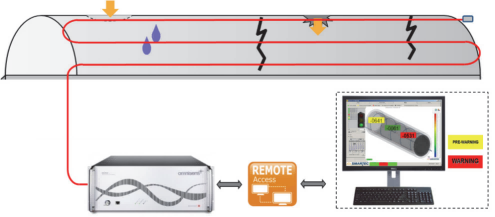

一根傳感光纜替代了數個點式傳感器

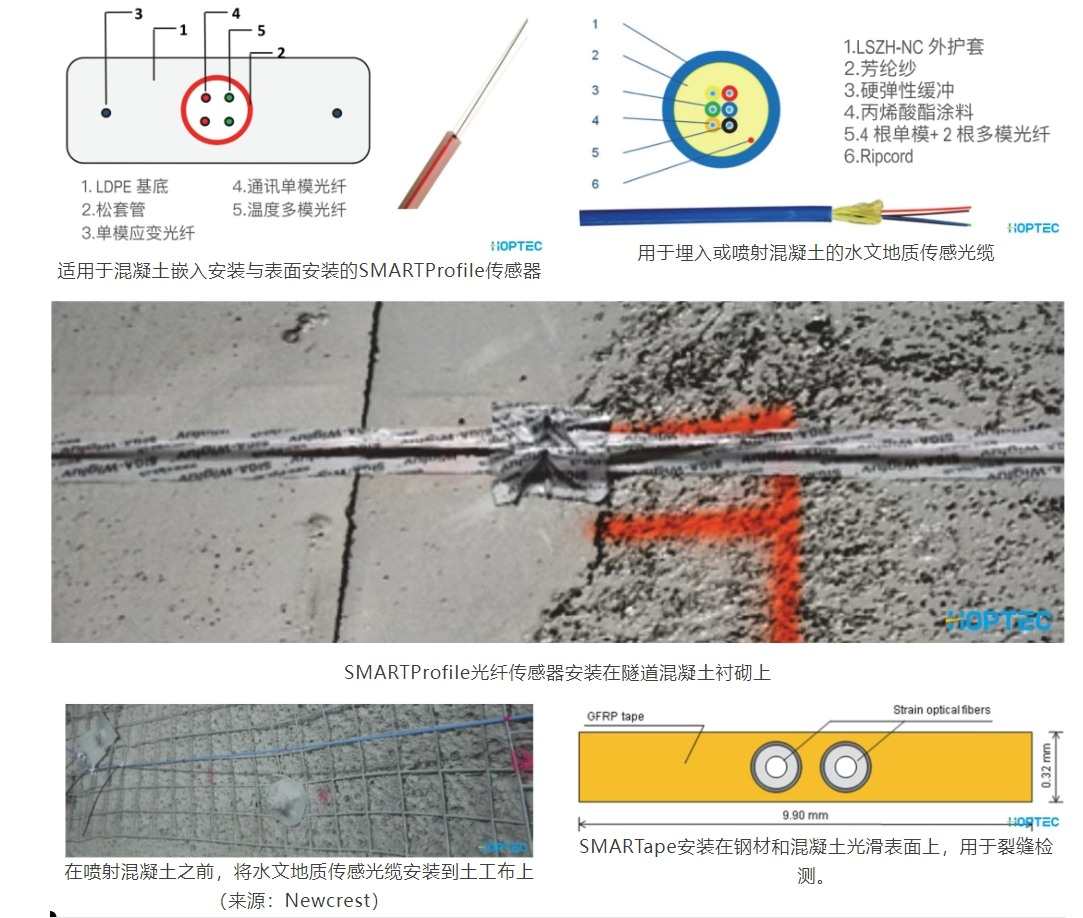

傳感光纜

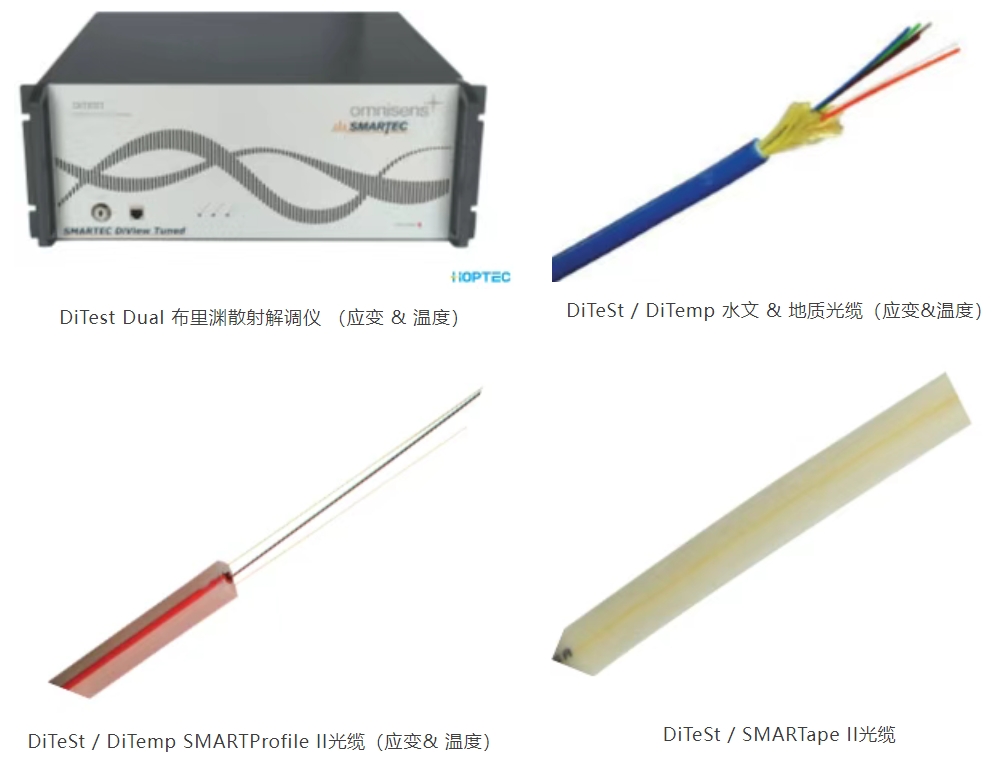

測量分布式應變需要特殊設計的傳感器。必須確保傳感器與主體結構沿整個光纖長度形成機械耦合。針對不同的隧道安裝環境，設計了用于測量應變和溫度的多種光纜結構。

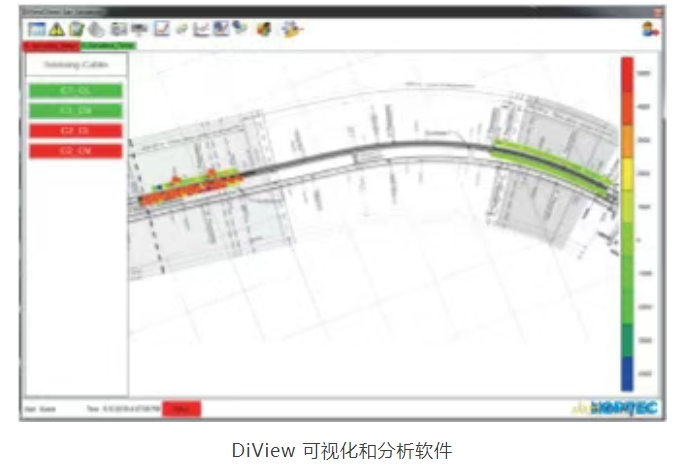

數據管理與圖形用戶界面

數據管理軟件的核心功能旨在自動測量分布式傳感器數據，并自動處理海量信息以檢測和定位異常事件。操作人員可通過圖形界面實時查看傳感器歷史測量數據。該軟件具備告警觸發能力（短信/郵件/電話通知），并在顯示屏實時顯示警告信息。警告機制可針對多種事件類型觸發，包括：應變異常、溫度變化、滲漏及裂縫。

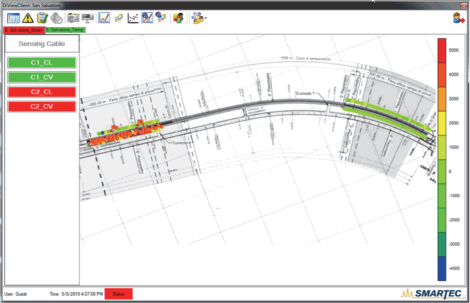

圣薩爾瓦多隧道分布式監測系統用戶界面（界面中）色彩變化反映不同位置記錄的應變等級。

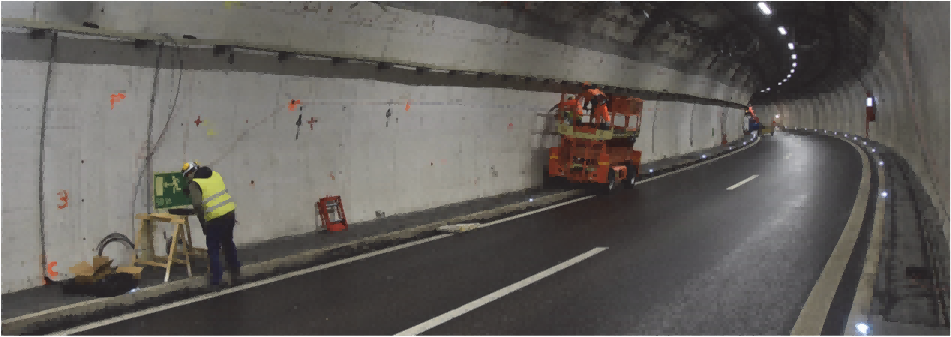

典型安裝方案

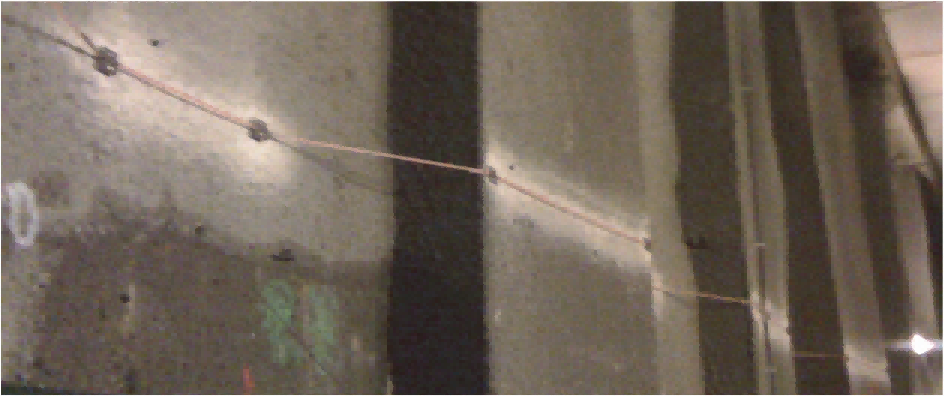

采用金屬支架將應變光纜固定于隧道混凝土墻面

通過粘接方式在隧道襯砌表面安裝應變感測光纜

采用粘接工藝在管溝群結構體表面敷設應變光纜

NOVA METRIX

加拿大Roctest公司與Smartec公司為同一集團 NOVA METRIX下的不同品牌。 NOVA METRIX是集研發、制造一體的供應商，專注于基于振弦式與光纖傳感器的創新傳感技術，服務于巖土和結構監測儀器領域。

瑞科儀器與NOVA METRIX合作提供一系列完整的基于傳統傳感器的解決方案，涵蓋從極為耐用的傳統振弦式技術，到用于巖土工程測量與監測以及關鍵資產結構健康監測（SHM）的尖端光纖技術。這些關鍵資產包括：水壩、隧道、礦山、建筑物、橋梁、核電站以及眾多難以盡述的其他結構物。

此外，我們還提供種類廣泛的旁壓儀、巖石膨脹計，以及用于土壤和巖石的室內及現場測試設備。

服務

l系統設計

l安裝、操作和維護

l數據管理

l數據分析
