加拿大Roctest產品工程案例5：

核電站儀器儀表與安全監測

---

成功的核電站監測方案需要周密的規劃、設計與實施。為全面達成監測目標，必須特別關注監測系統各部件的質量與長效性。

監測的核心功能在于及時探測可能導致核電站性能劣化的任何工況或行為，并提供早期預警以確保環境安全。

針對核電站及核廢料儲存場所的監測挑戰，NOVA METRIX 公司已提供數十年成功解決方案。NOVA METRIX提供經認證合格、超強穩健的傳感器，其可靠性與耐久性均經過實踐驗證。通過與全球工程承包商協作，他們提供基于傳統技術和光纖傳感的監測解決方案。

---

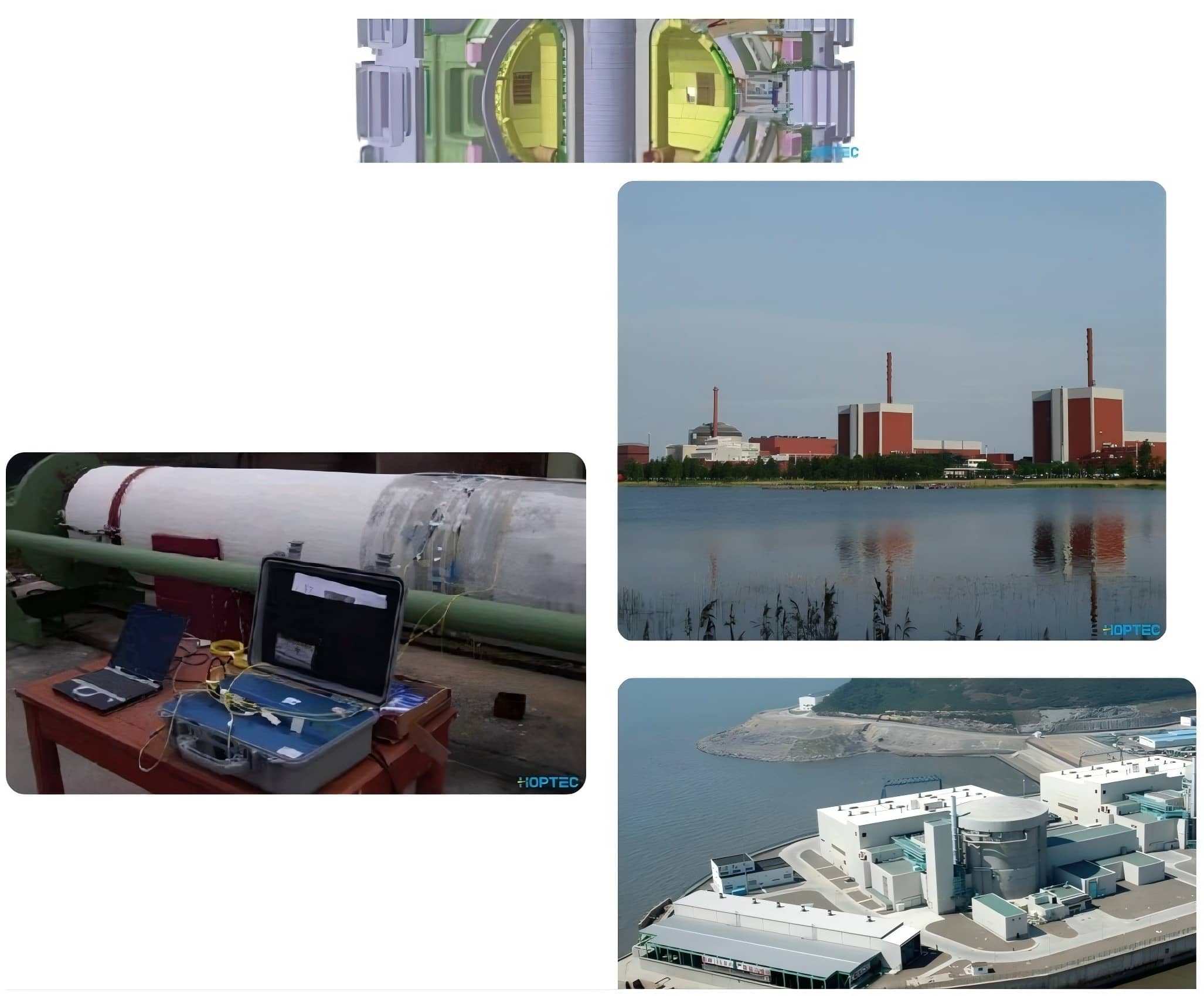

參考項目：

u 2015 年，法國國際熱核聚變實驗堆（ITER）光學傳感器

u 2014 年，法國韋科爾（Vercors）反應堆壓力容器變形測試

u 2013 年，瑞士泰瑞山（Mt Terri）2號核廢料處置隧道

u 2009 年，加拿大勒羅角核電站（Point Lereau NPP）

u 2009 年，加拿大勒普雷奧角（Point Le Preau）

u 2009 年，加拿大原子能有限公司（AECL）豎井監測

u 2006 年，比利時普拉克萊廊道監測（Praclay Gallery Monitoring）

u 2000 年，日本核應用 SOFO 傳感器認證

u 1999 年，加拿大真蒂利（Gentilly）安全殼墻體

u 2012 年，芬蘭奧爾基盧奧托3期核電站（Olkiluoto 3 Nuclear Power Plant）

u 1999 年，加拿大新不倫瑞克省電廠安全殼墻體

u 1998 年，美國桑迪亞國家實驗室日本核電站模型

u 1998 年，加拿大馬尼托巴地下封堵試驗

u 法國錫夫拉克 1期和2期（Civaux I & II）

u 法國弗拉芒維爾 1期和2期（Flamanville I & II）

u 法國塞納河畔諾讓 1期和2期（Nogent sur Seine I & II）

u 法國佩尼 1期和2期（Penly I & II）

u 法國圣洛朗德多（Saint-Laurent des Eaux）1、2、3、4期

u 法國特里卡斯廷 1期和2期（Tricastin I & II）

u 比利時蒂昂日 1期和2期和 3期（Tihange I, II & III）

u 中國大亞灣 1期和2期（Daya Bay I & II）

u 中國嶺澳1期和2期（Lingao I & II）

u 羅馬尼亞切爾納沃德 1、2、3、4、5期（Cernavoda I, II, III, IV et V）

---

作為核電站與核廢料儲存場監測領域的權威專家，瑞科聯手NOVA METRIX提供采用尖端技術的多元化傳感器解決方案，并可根據項目需求與預算為您精準配置最優產品。

核電站健康監測綜合解決方案優勢

l 一體化解決方案。通過先進光纖傳感技術與振弦式傳感器，為核電站提供集成化結構健康監測解決方案。

l 結構行為數據采集。持續記錄地基、主體結構及安全殼廠房的關鍵行為數據。

l 環境異常影響監測。精準監測地震、地層移動、反應堆異常及管道泄漏等事件的結構影響。

l 預防性主動管理。強化預算管控能力，制定非預期停堆預案，提升電站風險抵御能力。

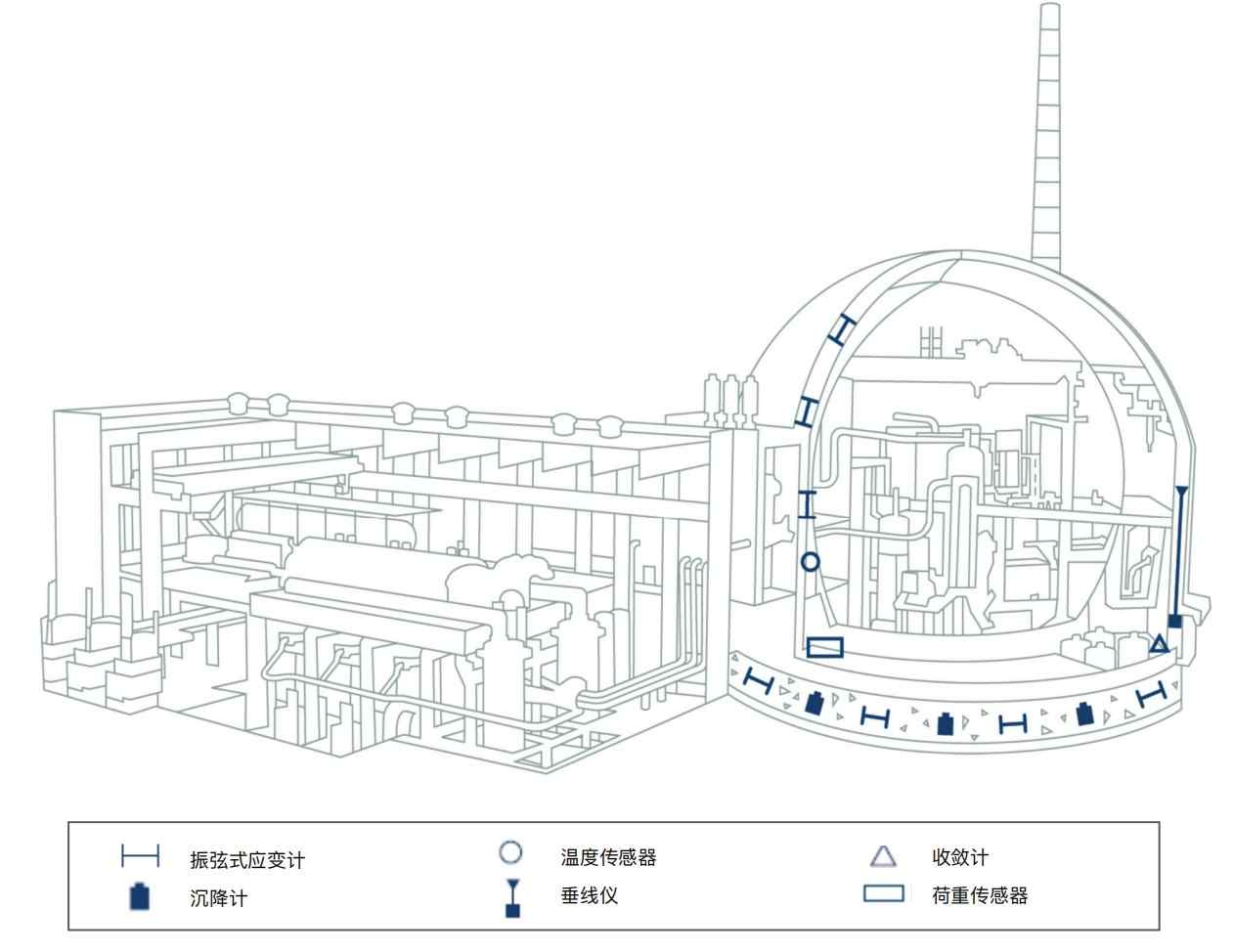

結構監測儀器測量參數

通過下列專業儀器執行結構監測：

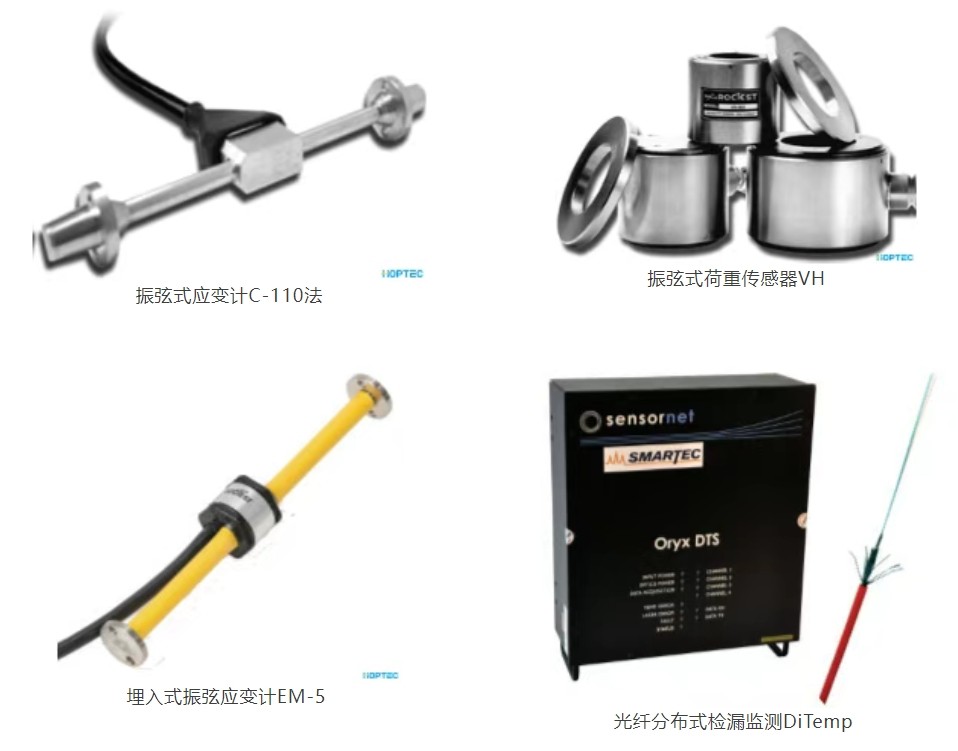

l 采用荷載傳感器測量預應力鋼索中的應力。

l 采用嵌入混凝土板、墻體和穹頂?shù)膫鞲衅鳒y量安

l 全殼廠房中的應力。

l 采用嵌入混凝土板的沉降計測量結構位移。

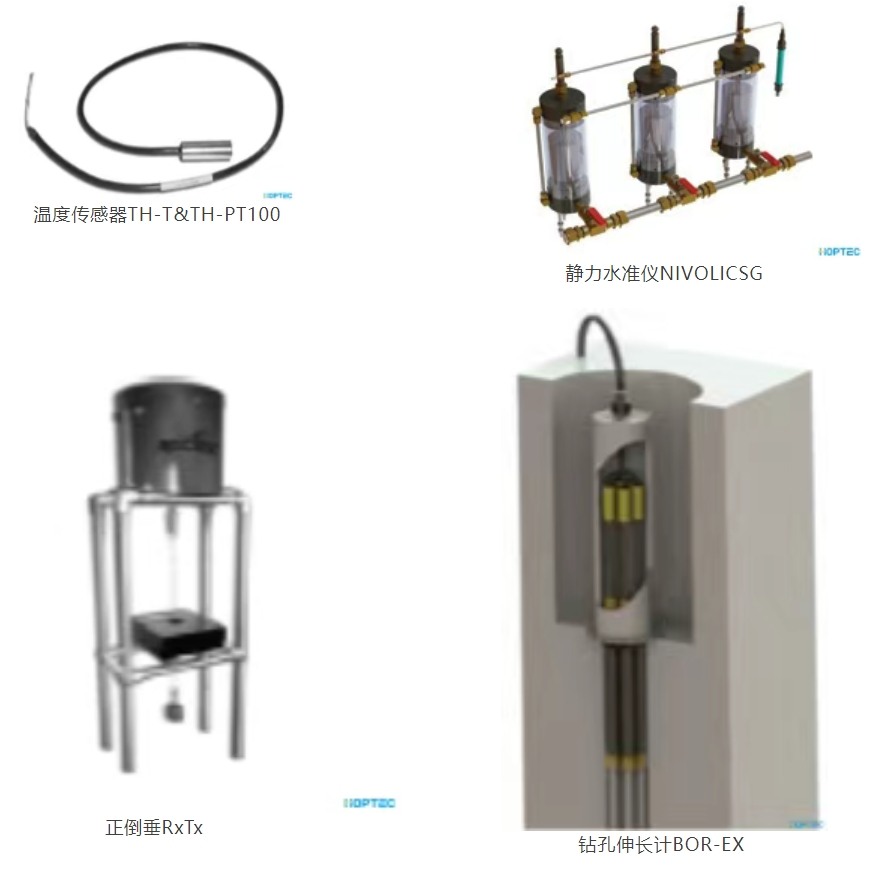

l 采用嵌入式熱電偶等傳感器測量安全殼廠房的溫度。

l 采用測錘測量內層安全殼廠房的垂直偏差和位移。

l 采用殷鋼線收斂計測量墻體的水平位移。



---

NOVA METRIX

加拿大Roctest公司與Smartec公司為同一集團 NOVA METRIX下的不同品牌。 NOVA METRIX是集研發、制造一體的供應商，專注于基于振弦式與光纖傳感器的創新傳感技術，服務于巖土和結構監測儀器領域。

瑞科儀器與NOVA METRIX合作提供一系列完整的基于傳統傳感器的解決方案，涵蓋從極為耐用的傳統振弦式技術，到用于巖土工程測量與監測以及關鍵資產結構健康監測（SHM）的尖端光纖技術。這些關鍵資產包括：水壩、隧道、礦山、建筑物、橋梁、核電站以及眾多難以盡述的其他結構物。

此外，我們還提供種類廣泛的旁壓儀、巖石膨脹計，以及用于土壤和巖石的室內及現場測試設備。



服務

l 系統設計

l 安裝、操作和維護

l 數據管理

l 數據分析



---
