加拿大Roctest產品工程案例7：

礦山儀器監測與現場安全管理

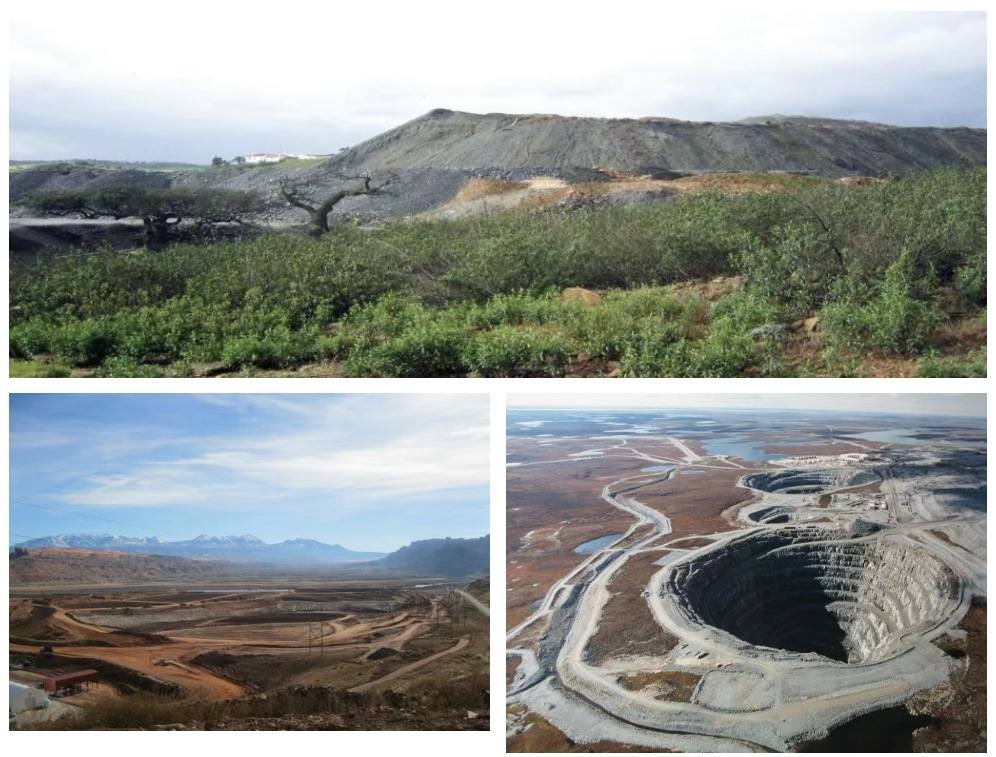

礦山投入運營后，須實施全壽命周期監測，確保地下礦井井巷通道的長期運行安全。

露天開采過程中，隨采掘作業推進，巖體邊坡穩定性可能受損并誘發失穩風險，因此必須持續觀測其狀態變化并實施時序化監測。

尾礦庫等附屬設施需在壩體選址、建造及運行階段進行全面安全評估與實時監測管控，以防范環境災害。

科學規劃并有效執行的監測體系是礦山建設與安全生產的核心要素。礦山監測在多數國家須遵守嚴苛法規要求，執行強制性行政技術標準。







參考工程

l努美阿礦 - 新喀里多尼亞，2015年

l金礦礦塊崩落法開采 - 澳大利亞，2015年

l圣胡安煤礦 - 秘魯（美國礦業公司運營），2014年

l智利生物浸出項目 - 智利，2011年

lEsperanza 154公里管道泄漏檢測 - 智利，2010年

lOlap項目 - 智利，2013年

lSierra Gorda項目 - 智利，2013年

lCollahuasi大壩 - 智利，2013年

lEBPEIII 光纖 (FO) 生物浸出 - 智利，2011年

l垃圾填埋場監測項目 - 智利，2010年

lAncoa-Linares項目 - 智利，2010年

lLaguna Seca項目 - 智利，2010年

l圣胡安煤礦 - 美國，2010年

lShur河尾礦壩 - 伊朗，2009年

lSar Cheshmeh尾礦壩 - 伊朗，2008年

lGoro鎳礦 - 新喀里多尼亞，2006年

lSufco礦 - 美國，2006年

lKennecott礦 - 美國，2005年

lMauro大壩 - 智利，2005年

l阿爾薩斯鉀鹽礦 - 法國

lDoyon項目 - 加拿大

lKolar金礦區 - 印度

礦山儀器監測與現場安全管理

地下礦山投入運行后，全壽命周期監測保障井巷通道在其服役期內的運行安全。

對于露天礦山，隨采掘作業推進，巖體邊坡穩定性可能受損并誘發失穩風險。因此必須密切觀測其狀態變化并實施時序化監測。

尾礦庫等附屬設施需在選址定位、建造施工及生產運營階段進行綜合評估與實時監測管控以防范環境災害發生。

科學規劃且有效執行的監測體系是礦山建設與安全生產的關鍵要素。礦山監測在多數國家須遵守多項法規約束并通過強制性行政技術標準予以落實。

監測儀器選型準則

儀器選型遵循四大核心準則：

l測量數據可靠性（含精度、分辨率、重復性及零點漂移）

l儀器長效性（需提供多項目實證支撐）

l讀數自動化便捷度（高效數據采集與解析的關鍵要素）

l光纖儀器特性：抗電磁干擾及煤礦應用場景的本質安全技

Smartec礦山監測儀器精準契合上述四項選型準則。

監測流程包含多重步驟：現場/遠程目視檢查、地形變形測量及儀器系統布設。

監測方法的選擇范圍取決于礦山地質特征與災害風險等級。

現場安全評估要素

l巷道地質構造狀態

l井筒結構行為特征

l采掘面與尾礦庫穩定性

自動化數據采集與處理

海量數據（尤其遠距離傳輸數據）的采集分析，需依托集中式自動化測量技術。該技術可提升數據精度與處理效率，當監測值超越預設閾值時，觸發高效預警機制。對于大型采掘工程，若未配置自動化數據采集系統，其儀器布設方案幾乎不可行。

Smartec SOFO VII/MuST 系統支持?jǐn)?shù)據自動記錄礦山儀器監測與現場安全管理，并可無縫接入多節點網絡實現實時監測。

SOFO VII 讀數單元為通用型測量平臺，可同步測量 SOFO干涉式傳感器與 MuST光纖布拉格光柵（FBG）傳感器。



本系統專為靜態長期監測工況設計。各測量通道可通過軟件配置靈活切換兩種傳感技術。



---

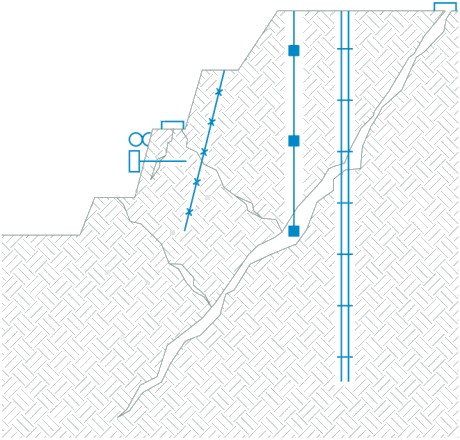

露天礦監測方案（采用Roctest設備為主）

監測目標：

l保障采掘邊坡穩定性

l監測毗鄰結構體完整性（若存在）

監測參數:

l錨桿荷載值

l周邊巖體水平-豎向位移量

l裂隙開度





地下礦山監測方案

監測目標：

l保障井巷工程穩定性

l監測巷道結構完整性

監測參數：

l巷道收斂變形量

l井巷圍巖變形量

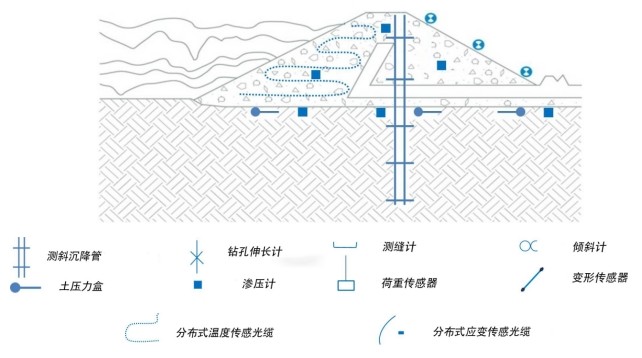

尾礦庫監測方案

監測目標：

l驗證壩體整體穩定性

l保障滲流不引發內部侵蝕（管涌），該現象可能誘發滑移效應或?qū)е聺?/span>

監測參數：

l壩基孔隙水壓力值

l壩體滲流量

l總體變形量與差異變形量

l水平-豎向位移量



---

NOVA METRIX

加拿大Roctest公司與Smartec公司為同一集團 NOVA METRIX下的不同品牌。 NOVA METRIX是集研發、制造一體的供應商，專注于基于振弦式與光纖傳感器的創新傳感技術，服務于巖土和結構監測儀器領域。

瑞科儀器與NOVA METRIX合作提供一系列完整的基于傳統傳感器的解決方案，涵蓋從極為耐用的傳統振弦式技術，到用于巖土工程測量與監測以及關鍵資產結構健康監測（SHM）的尖端光纖技術。這些關鍵資產包括：水壩、隧道、礦山、建筑物、橋梁、核電站以及眾多難以盡述的其他結構物。

此外，我們還提供種類廣泛的旁壓儀、巖石膨脹計，以及用于土壤和巖石的室內及現場測試設備。



服務

l系統設計

l安裝、操作和維護

l數據管理

l數據分析



---

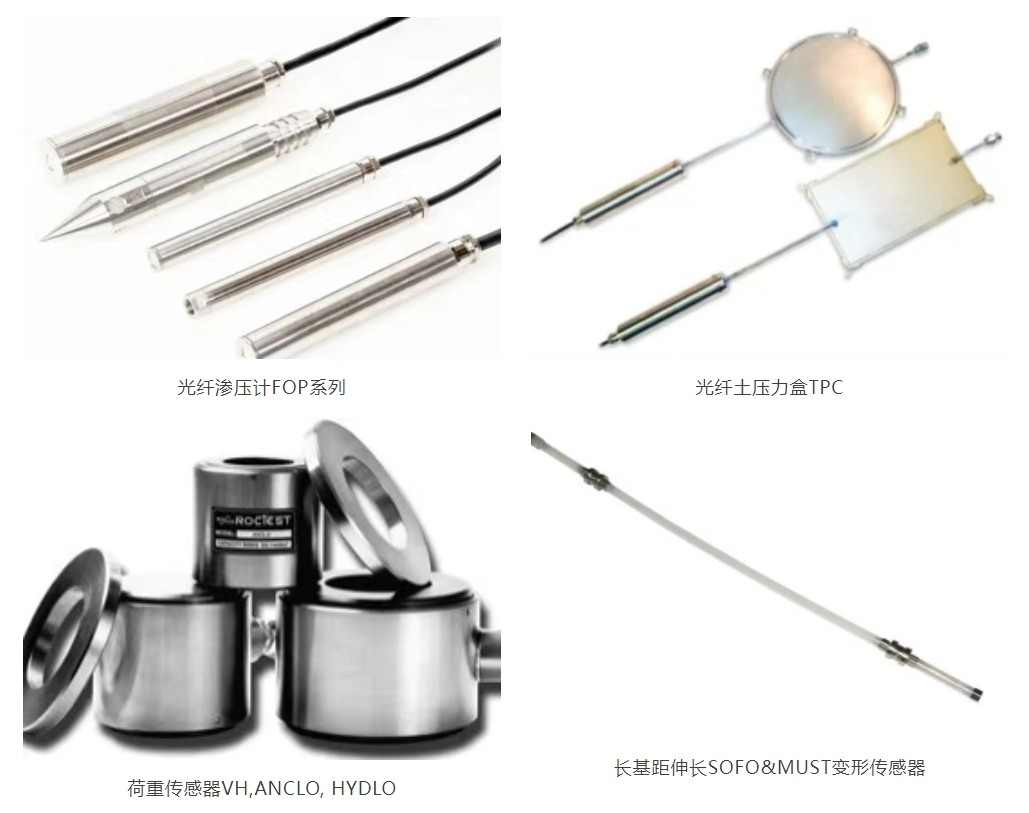

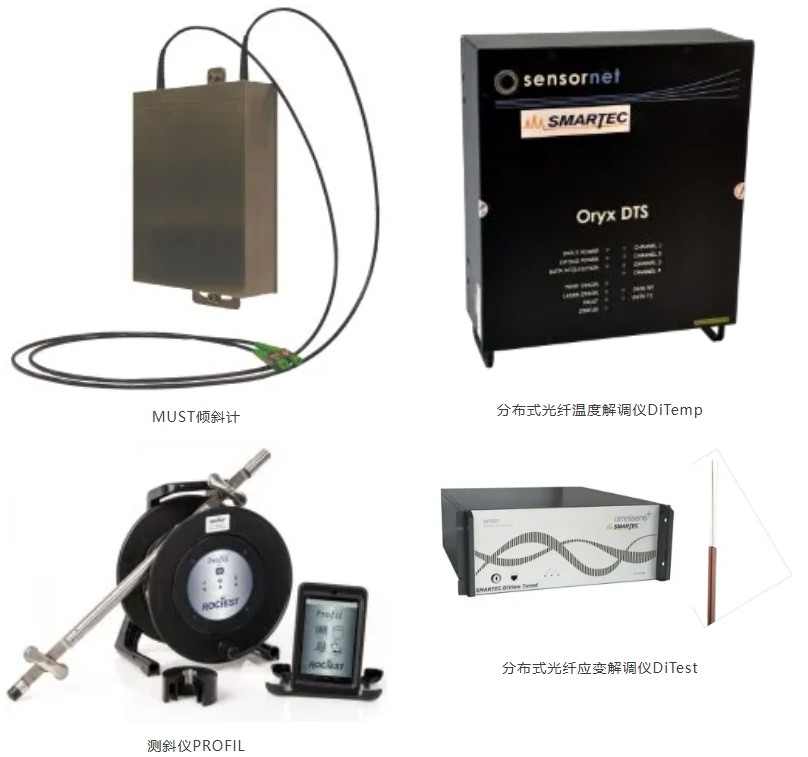

相關配件

適用工程項目

l采礦現場安全監測

l大壩和堤壩的光纖檢漏

l大壩和堤壩安全監測

l隧道結構健康監測

l橋梁結構健康監測

l建筑結構健康監測

l歷史遺跡監測

l巖土工程和結構監測

l核電站監測

l隧道內光纖移動檢測

l化工廠的光纖泄漏檢測

l管道光纖檢漏

l儲存設施監測
