加拿大Roctest產品工程案例8：

地基中埋地管道的光纖滲漏檢測系統

---

檢測建筑地基中任何埋地管道泄漏的精確位置并實時提供整個結構的完全完整性的最可靠方法。

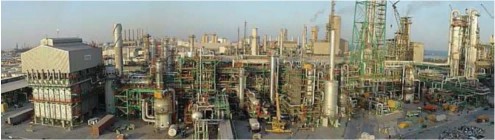

ROCTEST 開發了一種基于光纖技術的創新系統，用于檢測埋在核電站、化肥生產廠和水力發電站等工業場所地基中的泄漏管道。

地形中不受控制的水或其他液體流動會導致地基內部侵蝕，進而導致結構失效并最終導致建筑物倒塌。通過分析埋地管道的溫度分布，可以識別建筑地基的確切滲漏區域，并立即采取行動防止重大結構故障?；诶饫w的分布式溫度傳感器(DTS)，可以實現對液體泄漏的高空間分辨率和溫度分辨率的監測和定位。

ROCTEST 提供廣泛的采集單元，能夠滿足所有技術要求。

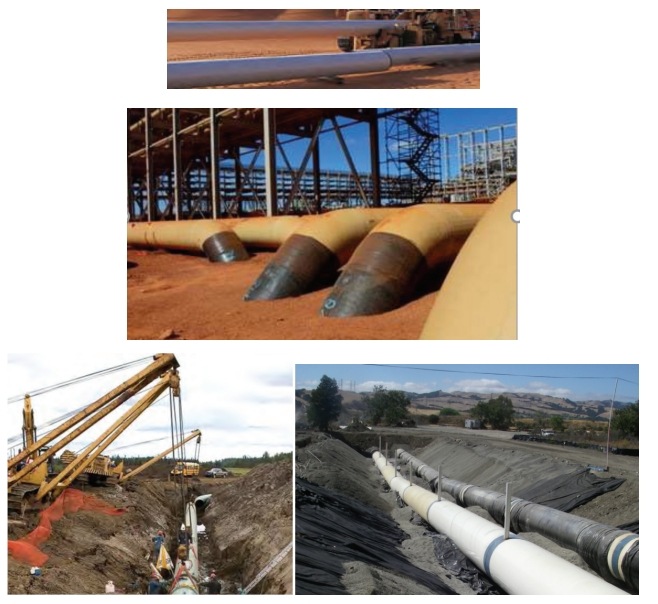

參考工程

lQAFCO 項目 - 泄漏檢測 - 自來水管道 - 卡塔爾

lParadip South Jetty 管道泄漏檢測 - 印度，2015 年

l泄漏檢測-第三方入侵-瑞士，2013

l泄漏檢測-140km采礦管道-智利，2013

l9km原油管道泄漏檢測 -意大利，2011

l變形/應變50m埋地輸油管道-法國，2011

l管道應變監測-俄羅斯聯邦，2010

l阿拉米達虹吸水管道-美國，2010

lLNG管道泄漏檢測-英國，2010

l河氣管道-應變-瑞士，2011

l埋藏管道地震—運動 - 美國，2010

l第三方入侵檢測模擬-德國，2009

l水管道泄漏檢測-韓國LNG輸送軟管監測-法國，2009

l管道分布式應變監測-意大利，2009

l海水管道泄漏檢測-卡塔爾，2009-2012

l谷物碼頭液化天然氣管道泄漏檢測 - 英國 ， 2008

l液化天然氣工廠的管道泄漏檢測-美國，2008

l20公里管道監測-加拿大，2008



系統規格

?滲漏定位精度優于1米

?監測距離≥ 30公里

?高分辨率與高精度的溫度場測繪

?24/7 全天候自動連續監測

?堅固光纜結構，可直接埋設于土壤/混凝土

?安裝、使用及維護簡便

?可集成分布式應變傳感器，用于地基穩定性監測抗電磁干擾

?耐腐蝕、防嚙齒動物破壞

?支持遠程監控與報警



內部侵蝕

l巷道地質構造狀態

l井筒結構行為特征

l采掘面與尾礦庫穩定性

自動化數據采集與處理

地基巖土層中不受控的滲漏會引發土顆粒的移動。這種現象稱為內部侵蝕，被認為是沉降和結構失效的最重要原因之一。

在早期階段檢測內部侵蝕較為困難，因此分布式光纖測溫系統 (DTS) 正日益被設計方推薦為管理結構完整性所必需的監測解決方案。

光纖滲漏檢測

SMARTEC 滲漏檢測與定位系統靈敏度極高，能夠檢測極小和微量滲漏。系統提供定期更新數據，您將能及時獲知滲漏發生的具體位置。

利用此技術，滲漏點可被精確定位至1米范圍內。這種快速定位能力最小化了響應時間，并顯著降低了潛在的挖掘修復成本。

該技術提供永久性監測解決方案，可沿管道全線所有點位進行連續監測。

優勢

l提升基礎設施及人員安全性

l滲漏被快速檢測，從而最大程度降低對結構完整性的風險

l用于滲漏檢測的光信號功率極低，無法引燃可燃?xì)怏w，因此適用于危險區域

l傳感元件為無源光纖，設計壽命超過30年，維護成本極低

l可檢測極小和微量滲漏，便于及早采取行動

l可增配傳感器用于監測管道結構完整性，在管道發生任何位移時向操作員發出警報

l系統全自動化運行，降低運營成本，減少人為失誤風險

l可使用標準協議（OPC, Modbus, 電氣繼電器）與現有 SCADA 系統及工業控制系統對接

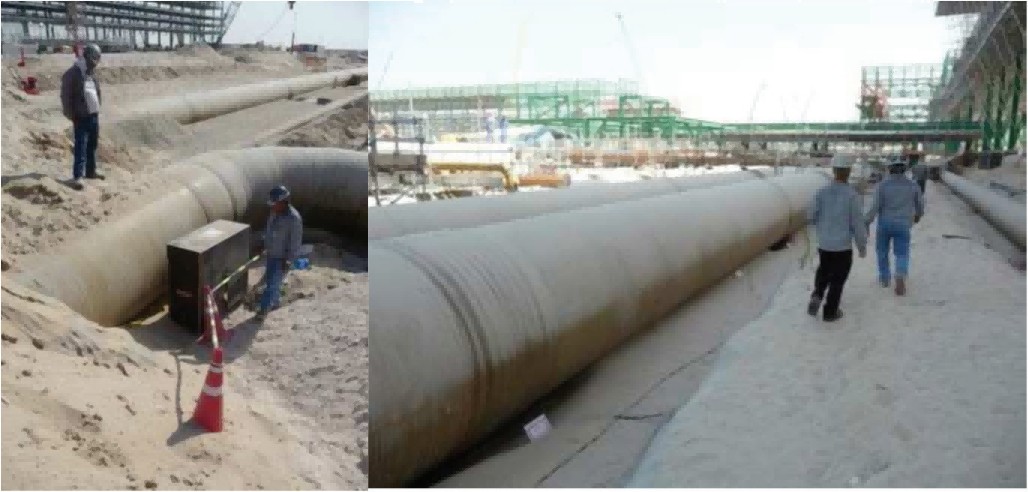

應用 DTS 系統監測卡塔爾境內長度超過 10,000 米的輸送海水至處理廠的埋地管道。

因為光纖由不銹鋼鎧裝加強電纜保護，所以安裝過程快捷、簡便且耐用。同時提供定制化的監控軟件，能讓客戶看到傳感器在結構中的位置，以及發生警報或預警時事件的確切位置。

液體檢測

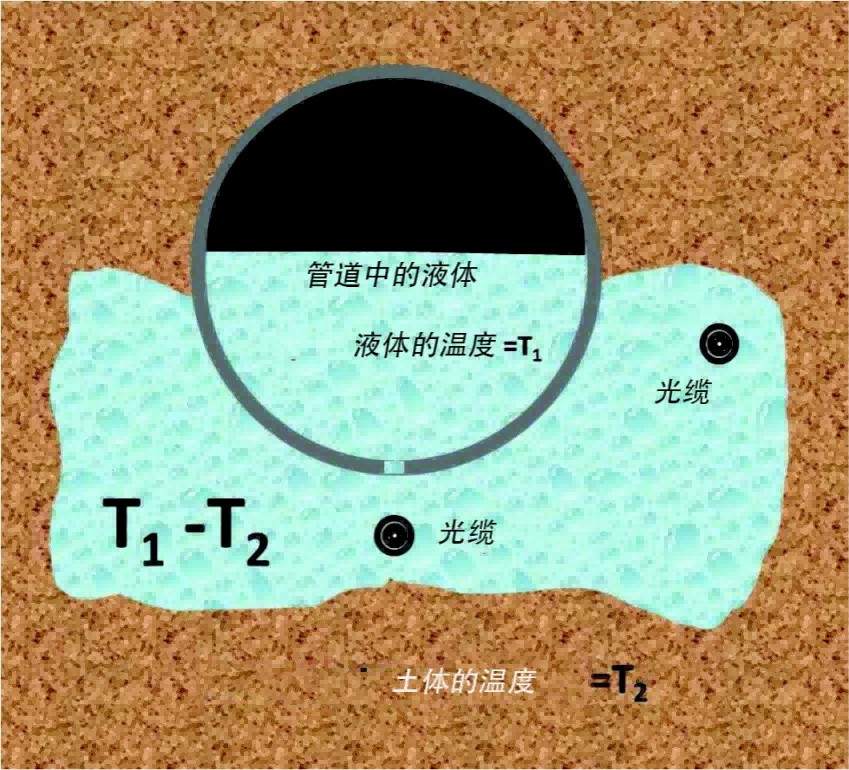

這套系統基于分布式光纖傳感技術進行溫度測量，能夠檢測液體和氣體泄漏。

當發生液體泄漏（如油、水泄漏）時，溫度變化并不明顯，此時系統的靈敏度就成了關鍵 —— 它能檢測到低至 0.01℃的微小變化。



通過溫度變化快速檢測并定位液體泄漏，便于及時采取應對措施

---

系統組成

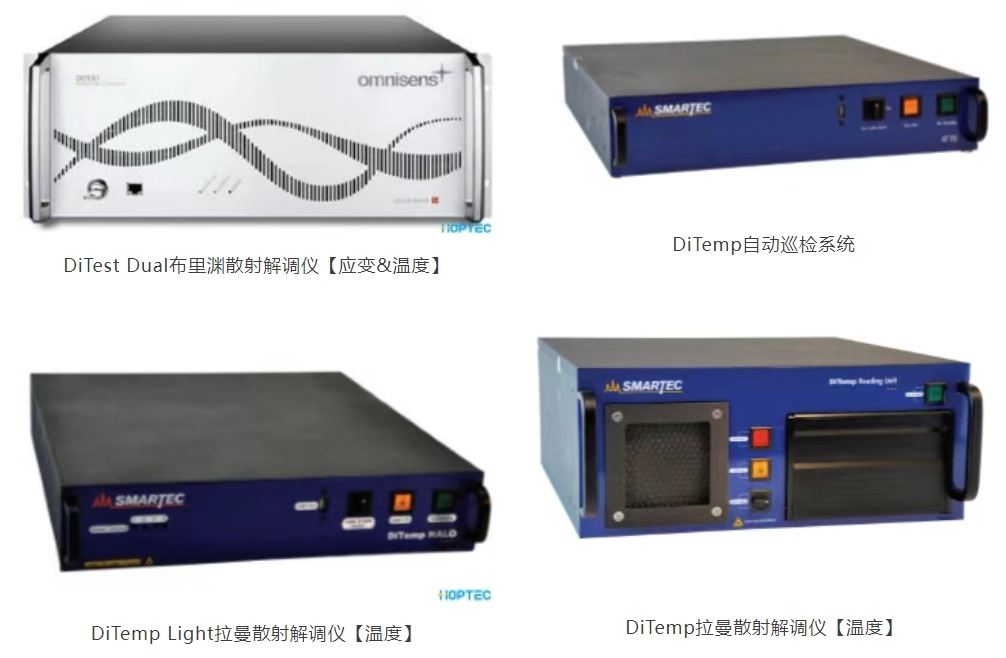

SMARTEC 管道監測系統由傳感電纜、測量儀器和數據處理軟件組合而成。系統提供多種電纜選擇，包括用于溫度傳感（常規溫度和高溫）的電纜、用于應變傳感的電纜，以及兼具應變和溫度傳感功能的電纜。

這些電纜設計為可安裝在管道表面或其附近。分布式溫度（DiTemp）測量儀器能夠?qū)﹂L達 2×45 公里（上游和下游）的傳感器進行測量。

系統配套的軟件可用于檢測管道中的流體泄漏，能在用戶友好的界面中顯示和發布測量結果，且當檢測到異常情況時會發出預警。

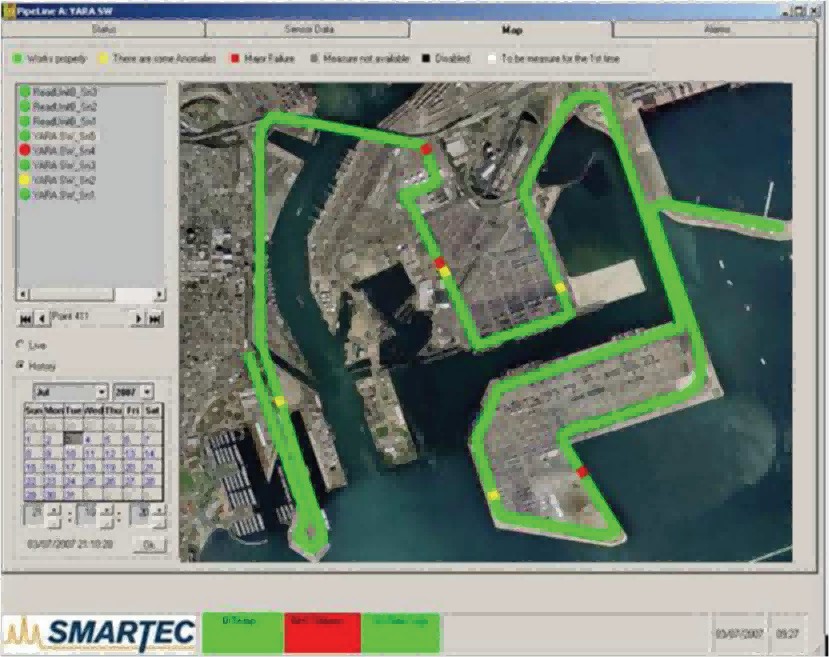

GIS 地圖可用于精準標注事件發生的位置

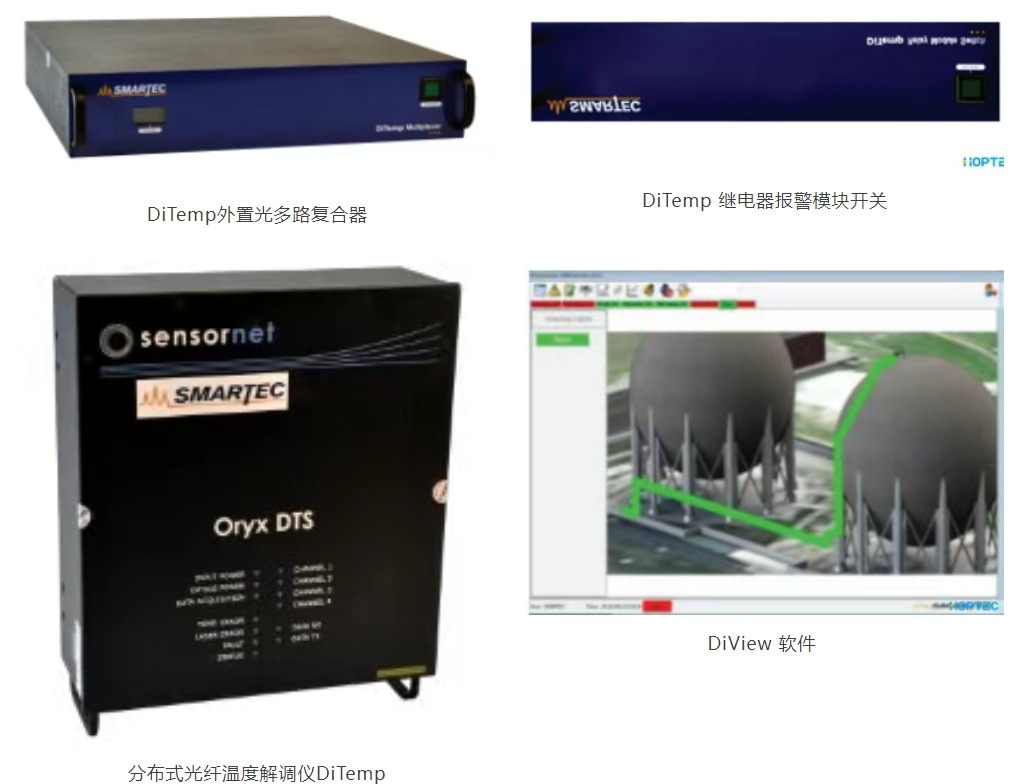

分布式數據管理與分析軟件 DiView 是 SMARTEC 分布式監測系統中不可或缺且完全兼容的一部分。它專為數據存儲、處理、展示和分析而設計，還能控制單個或多個讀取單元。此外，DiView 可在一個集中式界面中存儲和管理數據。

---

NOVA METRIX

加拿大Roctest公司與Smartec公司為同一集團 NOVA METRIX下的不同品牌。 NOVA METRIX是集研發、制造一體的供應商，專注于基于振弦式與光纖傳感器的創新傳感技術，服務于巖土和結構監測儀器領域。

瑞科儀器與NOVA METRIX合作提供一系列完整的基于傳統傳感器的解決方案，涵蓋從極為耐用的傳統振弦式技術，到用于巖土工程測量與監測以及關鍵資產結構健康監測（SHM）的尖端光纖技術。這些關鍵資產包括：水壩、隧道、礦山、建筑物、橋梁、核電站以及眾多難以盡述的其他結構物。

此外，我們還提供種類廣泛的旁壓儀、巖石膨脹計，以及用于土壤和巖石的室內及現場測試設備。



服務

l系統設計

l安裝、操作和維護

l數據管理

l數據分析



---
