加拿大Roctest產品工程案例9：

橋梁監測儀器系統與結構健康診斷

---

一個成功的橋梁監測項目，需要恰當?shù)囊?guī)劃、設計和施工。為了完全達成這類項目的目標，在整個過程中必須特別關注每座橋梁的具體特性。

監測的主要作用是保障橋梁的耐久性和安全性，同時優化其管理。為了及時采取整改措施和維護行動，監測必須能夠及時發現任何可能導致橋梁損壞、存在安全隱患或可能引發坍塌的狀況或異常情況。







參考工程

l 薩爾察赫橋（米特西爾）—— 奧地利

l 施拉德明橋 —— 奧地利

l 運河橋 —— 比利時

l 亞歷山大橋 —— 加拿大

l 摩西·惠勒橋 —— 美國，2015 年

l 新墨西哥州 I10 號橋 —— 美國，2004 年

l 尚普蘭橋 —— 加拿大

l 里埃爾堤岸橋 —— 加拿大

l 雅克 - 卡蒂埃橋 —— 加拿大

l 若弗爾橋 —— 加拿大

l 拉維奧萊特橋 —— 加拿大

l 奧爾良島橋 —— 加拿大

l 沃頓橋 —— 美國

l 南環線橋 —— 加拿大

l 特科特橋 —— 加拿大

l 佩爾達爾橋 —— 哥倫比亞

l 韋基奧橋 —— 科西嘉（法國）

l 克爾克橋 —— 克羅地亞

l 亞歷山大三世橋 —— 法國

l 勃艮第橋 —— 法國

l 埃洛恩橋 —— 法國

l 阿基坦橋 —— 法國

l 諾曼底大橋 —— 法國

l 米洛高架橋 —— 法國

l 拜爾斯多夫公路橋 —— 德國

l 柏林中央車站橋 —— 德國

l 里奧普埃科橋 —— 美國



監測方案在橋梁施工階段起著關鍵作用，它能驗證設計假設和施工流程，在某些情況下還會影響橋梁的施工進度和整體質量。大多數缺陷其實在施工時就已經產生了。

監測還能評估橋梁建造和修復中使用的新材料、新技術的性能。光纖傳感器很適合實現這一目標，因?yàn)樗鼈兡芎芎玫嘏c纖維增強聚合物復合材料等新材料融合。

此外，光纖傳感器既適用于橋梁性能的長期監測，也能滿足交通荷載下橋梁動態性能的短期監測需求。

最后，對于接近使用壽命或需要大修的橋梁，監測可以作為 “有監督的壽命延長” 工具。它能確保這類橋梁安全運營，同時推遲大額投資和交通中斷的發生。

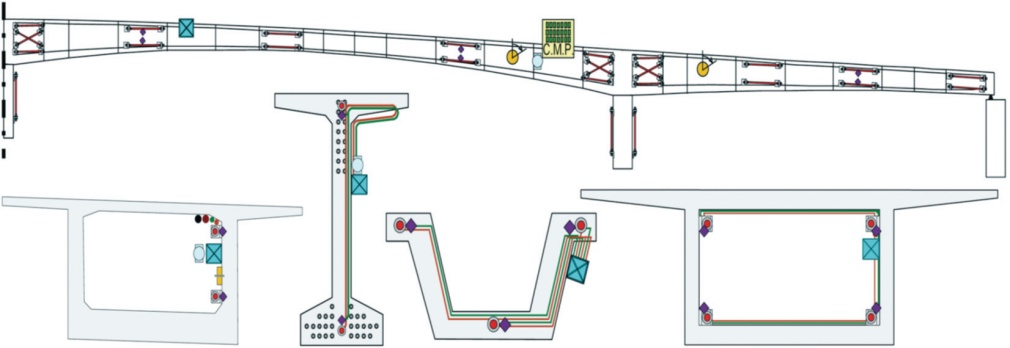

連續梁橋

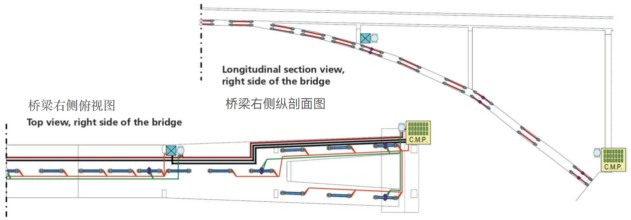

拱橋

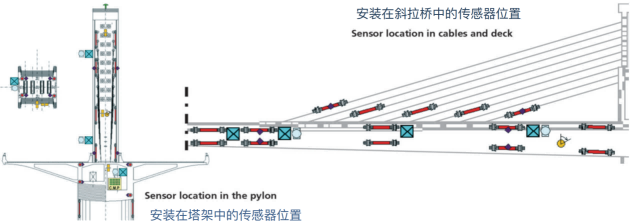

斜拉橋

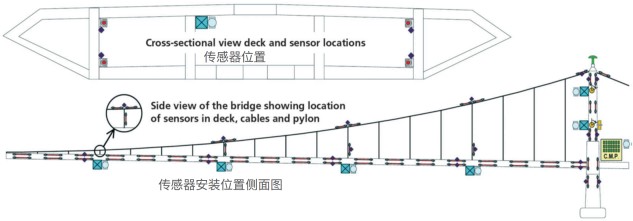

懸索橋

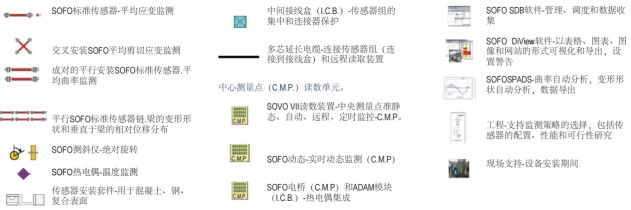

傳感器和傳感器拓?fù)鋱D



---

NOVA METRIX

加拿大Roctest公司與Smartec公司為同一集團 NOVA METRIX下的不同品牌。 NOVA METRIX是集研發、制造一體的供應商，專注于基于振弦式與光纖傳感器的創新傳感技術，服務于巖土和結構監測儀器領域。

瑞科儀器與NOVA METRIX合作提供一系列完整的基于傳統傳感器的解決方案，涵蓋從極為耐用的傳統振弦式技術，到用于巖土工程測量與監測以及關鍵資產結構健康監測（SHM）的尖端光纖技術。這些關鍵資產包括：水壩、隧道、礦山、建筑物、橋梁、核電站以及眾多難以盡述的其他結構物。

此外，我們還提供種類廣泛的旁壓儀、巖石膨脹計，以及用于土壤和巖石的室內及現場測試設備。



服務

l系統設計

l安裝、操作和維護

l數據管理

l數據分析



---

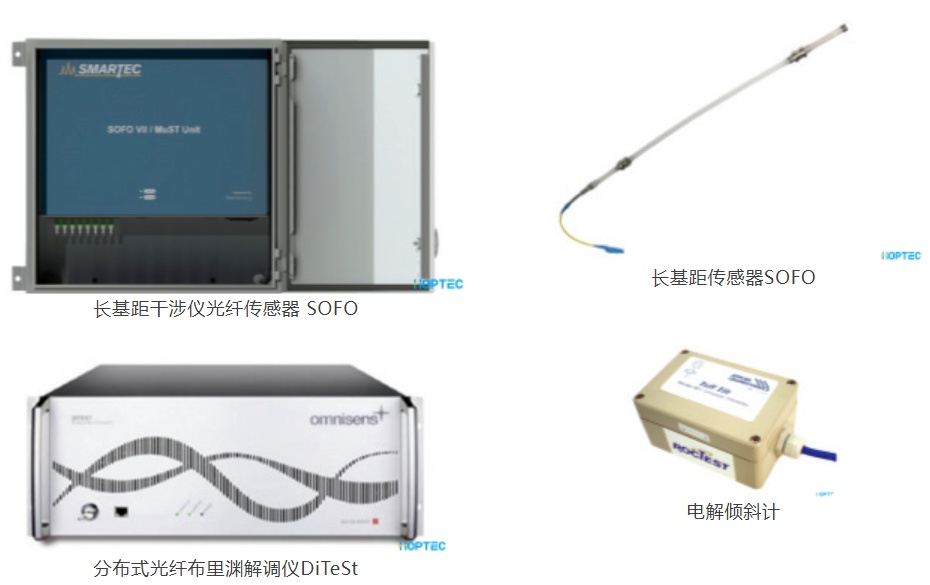

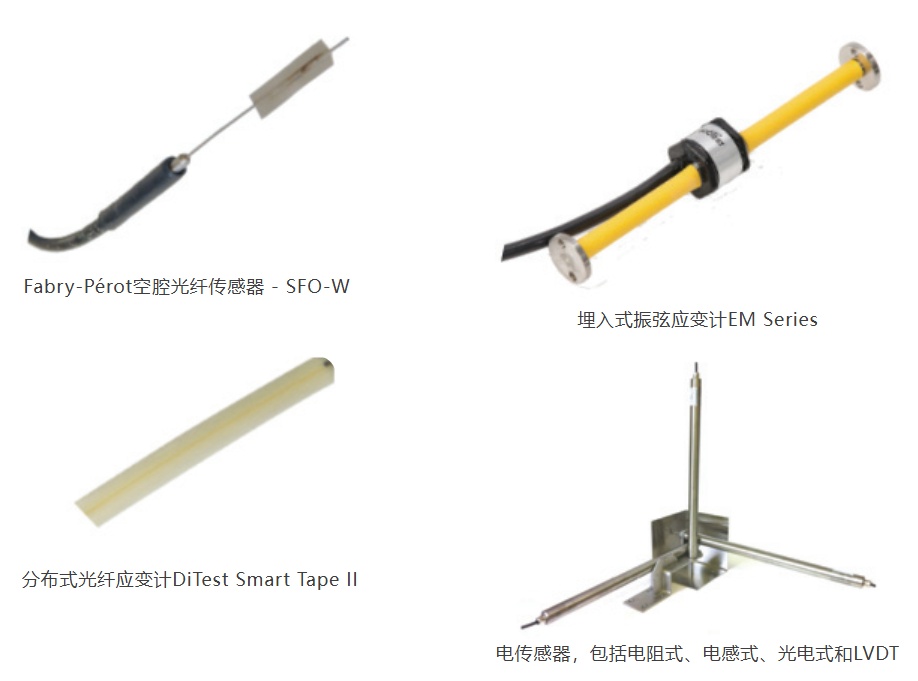

相關配件

---

適用工程項目

l大壩和堤壩的光纖檢漏

l大壩和堤防安全監測

l隧道儀表和結構健康監測

l橋梁儀表和結構健康監測

l建筑儀表和結構健康監測

l歷史遺跡監測

l巖土和結構監測

l核電站監測

l隧道內光纖運動檢測

l化學工廠的光纖泄漏檢測

l管道光纖檢漏

l水庫監測

l邊坡監測
