地球同步環境衛星數據收集平臺
型 號：DCP200 GOES
原產地：美國Campbell
用 途：為監測河水水位，水質和雨量而設計。該系統測量傳感器并處理測量結果，再把數據通過GOES系統傳輸?shù)浇邮照尽?/p>
DCP200 GOES
地球同步環境衛星數據收集平臺
Campbell Scicntific的DCP200是一個數據收集平臺，為監測河水水位，水質和雨量而設計。該系統測量傳感器并處理測量結果，再把數據通過GOES系統傳輸?shù)浇邮照尽?/span>
DCP200是由CR295x數據采集器、TX320 HDR GOESE衛星發射器、Yagi線、GPS天線、ENC16/18機箱、天線線纜、電源和軟件組成。TX320發射器支持數據傳輸速率為100、300和1200bps，由于時鐘的精度對于GOES衛星通訊技術來說是非常重要的，所以TX320包括一個堅實的溫度補償品體振蕩實時時鐘和GPS接收器。
優點和特點
·在無GPS修正時鐘的情況下，傳輸時間可以多達28天。
·每一個發射器都被Campbell Scientific在環境測試箱里檢測過的，以確保裝置能符合嚴格的技術規范。
·提供SDI-12、單端模擬、高頻方波脈沖、開關脈沖和電橋測量。
·符合高數據率的要求。
·時鐘和振蕩器的自動GPS修正。
·診斷和狀態信息可由數據采集器采集，并作為數據流的一部分發送。
·獨立的自定時和隨機數據緩存。

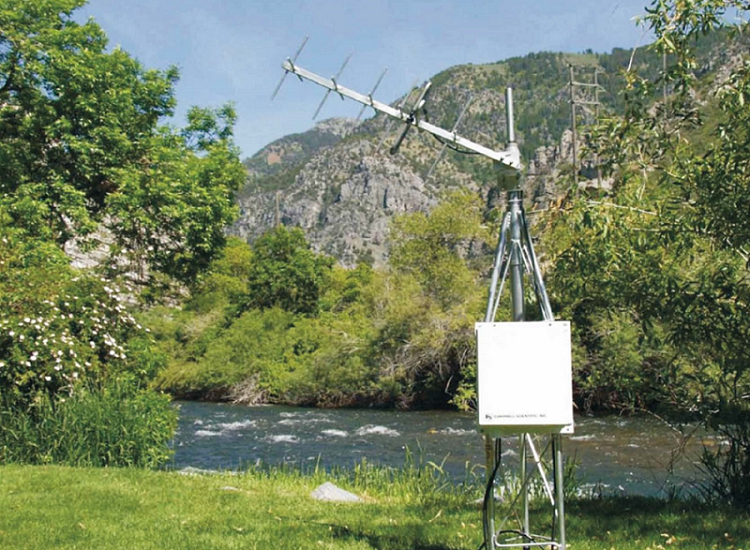

DCP200專為監測河水水位，水質和雨量而設計，ENC16/18防護機箱保護著DCP200的發射器、數據采集器和電源。
DCP配件選項
·CR295xGOES數據采集器
·108731行連接線，用于連接發射器和數據采集器
·TX320HDRGOES衛星發射器
·18134Tx320軟件
·1799230dB GPS天線
·18017-L10GPS線纜，10英尺長
·12243 3/4螺紋管和CM220直角安裝套件，用于將GPS天線安裝到三腳塔或直立塔或者CM202、CM204、CM206的橫臂上
·2531611-dBI右旋圓極化Yagi天線、安裝硬件和COAXNTN-L12同軸天線線纜
·ENC16/18環境機箱，從下面的安裝托架選項中選擇一種：
-MM三腳塔的主桅桿安裝
-TM直立塔安裝
·BP24 24-Ahr電池組
·CH100充電保護器
·SP20 20-w太陽能電池板
從地面接收站檢索數據
從下面方法中選擇一種：
·互聯網(請參考國家環境衛星數據及資訊服務處相關要求)
·Domsat
·LRGS
·LRGS(地面站直接讀數)
·MNP4級糾錯功能的電話調制解調器（大多數Haycs-compatiblc調制解調器包含錯誤檢測協議，）和用戶提供的通信軟件（例如：Procomm Plus，CrossTalk）

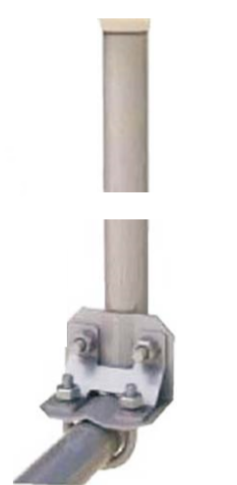

上圖是17992GPS天線通過7623螺紋管和一個CM220安裝支架連接到橫臂上
產品技術規格：
|
TX320發射器 |
|
|
工作電壓 |
+10.8-+16VDC |
|
電源電流 |
@12Vdc |
|
空閑或休眠 |
5mA |
|
GPS定位 |
80mA的15分鐘/天 |
|
信號傳輸 |
2.6A |
|
通道波寬 |
|
|
100bps傳輸速率 |
1.5kHz |
|
300bps傳輸速率 |
1.5kHz |
|
1200bps傳輸速率 |
3.0kHz |
|
USB端口 |
|
|
連接器 |
B型USB |
|
CS的1/0端口 |
|
|
信號電平 |
TTL |
|
接口協議 |
Campbell Scientific異步設備通訊（SDC） |
|
命令協議 |
ASCII命令協議1 二進制命令協議2 |
