埋入式光纖應變傳感器
型 號：os3600
原產地：美國MOI
用 途：適用于惡劣環境。兩個FBG在os3600體內受到良好保護。一個光纖光柵測量應變，另一個提供集成溫度補償。由于沒有環氧樹脂將光纖固定在載體上，因此設計可確保長期穩定性。
描述
os3600 埋入式光纖應變傳感器在提供集成溫度補償?shù)耐瑫r(shí)，測量整個應變計長度的平均應變。
os3600基于光纖布拉格光柵（FBG）技術，可提供兩種長度，分別為25或100cm的標距。專用于埋入混凝土結構中。圓盤端部與周圍的混凝土或灌漿形成牢固的結合。
堅固、防腐蝕和鋼屏蔽的機身、鎧裝纜和可選的接頭保護裝置使os3600適用于惡劣環境。兩個FBG在os3600體內受到良好保護。一個光纖光柵測量應變，另一個提供集成溫度補償。由于沒有環氧樹脂將光纖固定在載體上，因此設計可確保長期穩定性。
與振弦式和箔式應變計相比較，os3600同樣靈敏和準確，同時提供了100倍以上的疲勞壽命。os3600應變計適合在惡劣環境中使用，并提供了所有基于FBG的傳感器固有的許多優點。
該傳感器可以單獨使用，也可以作為光纖光柵傳感器陣列的一部分串聯使用。這種陣列的安裝和布線要比同類的電子測量網絡便宜得多，也不那么麻煩。
主要特征
- 內置溫度補償傳感器。測量相對溫度以補償應變測量。
- 25和100cm的標準應變計長度
- 快速、簡單、可重復安裝
- 符合與同類電子儀表相同的嚴格標準。
- 雙端設計支持在一個光纖上多路復用多個傳感器
- 與傳感器組件集成的光纜，用于光纖保護和應變消除
- 適用于惡劣環境的接頭保護裝置
- Micron Optics專利-微光機械技術。
- 包括在ENLIGHT的傳感器模具-允許快速和容易的光學機械轉換。
- 防護等級IP67，防止灰塵和水進入
應用
- 結構物（橋梁、大壩、隧道、礦山、建筑物、石油平臺）
- 能源（風力渦輪機、油井、管道、核反應堆、發電機）
- 運輸（鐵路、火車、公路、特種車輛、起重機）
- 海運船舶（船體、甲板、貨柜）
- 航空航天（機身、復合材料結構、風洞、靜態和動態試驗）。
- 國土安全部（周邊入侵、熱量檢測、安全門監控）
性能屬性 |
os3600 |
應變；溫度敏感性1 |
~ 1.2 pm/με; 23.8 pm/°C |
溫度補償 |
集成到每個應變計中 |
應變計長度 |
25 或 100 cm |
工作溫度范圍 |
-40 ～ 80° C |
應變計量程 |
± 2,500 με |
耐水性 |
適用于潮濕、高濕度環境（IP67） |
疲勞壽命 |
>1x 108循環 @ ± 2,000 με |
物理屬性 |
|
尺寸：重量 |

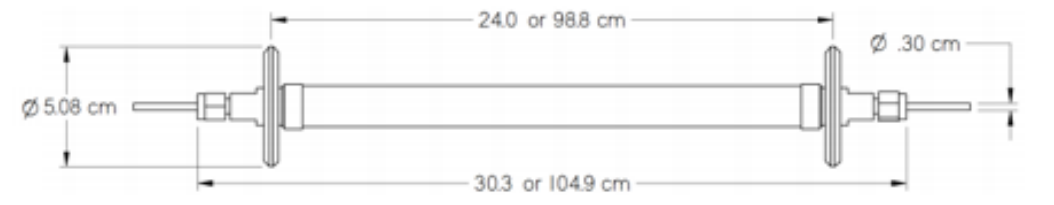

見下圖; 416 g (25 cm, disk); 740 g (100 cm, disk) |
材料 |
不銹鋼/ 特富龍結構 |
光纜長度 |
1 m (± 10 cm), 每端 |
光纜類型 |
3 mm 鎧裝纜 |
光纜彎曲半徑 |
≥ 17 mm |
錨固方法2 |
埋入 |
光學屬性 |
|
峰值反射 (Rmax) |
>70% |
FWHM (- 3 dB 點 |
0.25 nm (± .05 nm) |
絕緣 |
>15 dB (@ ± 0.4 nm 中心波長) |
|
|
訂購信息
s3600-ggg-tttt/ssss-1xx-1y |
||
ggg |
應變計長度 |
|
|
025 100 |
25 cm 100 cm |
tttt/ssss |
應變/溫度波長 (+/- 1nm) |
|
|
標準 - 1462/1466, 1472/1476 1482/1486, 1492/1496, 1502/1506, 1512/1516, 1522/1526, 1532/1536, 1542/1546, 1552/1556, 1562/1566, 1572/1576, 1582/1586, 1592/1596, 1602/1606, 1612/1616 |
|
xx |
終端類型 1xx 1 UT FC |
光纜 2, 長度 & 接頭 1 m 標配, 光纜長度 無終端接頭 FC/APC 接頭 |
訂購信息示例
o3600-025-1512/1516-1FC-1FC |
備注
1 |
實際應變計系數隨應變計提供。 |
2 |
有關安裝詳細信息，請參見 http://www.micronoptics.com/support_downloads/ Sensors/Sensors/ |
