HT-OFS15E 光纖光柵埋入式應變計
型 號：HT-OFS15E
原產地：國產
用 途：應用領域：橋梁、大壩、隧道、建筑等土木工程結構健康監測;混凝土應力應變監測;樁基檢測;模型試驗
HT-OFS15E 光纖光柵埋入式應變計
HT-OFS15E 光纖光柵埋入式應變計是專門用于混凝土、鋼筋混凝土或可塑性材料內部應變測量，以便長期觀測其結構應力應變的變化，進行狀態分析，達到示警以及故障診斷的目的。
HT-OFS15E 光纖光柵埋入式應變計通過內部敏感元件――光纖光柵所反射的光信號中心波長移動量來檢測應變值，無源、不帶電、本質安全，不受電磁干擾及雷擊損傷，可直接通過光纖進行信號遠程傳輸（超過 40km）。
采用光纖金屬化激光焊接工藝和溫度自補償結構封裝，具有測量精度高、長期零點穩定、溫度漂移微小、焊接操作簡便、動態特性良好等特點。

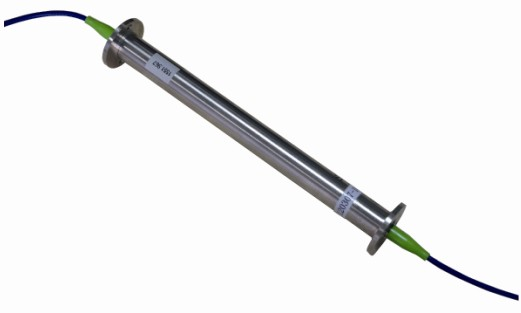

HT-OFS15E光纖光柵埋入式應變計照片
產品特點：
- 高精度、高穩定性、高可靠性
- 本質安全，不受電磁干擾、抗腐蝕、抗污染、抗雷擊能力強，可在強電磁干擾、高雷擊、易燃、易爆等惡劣條件下應用
- 傳感信號傳輸距離遠，可達 40km
- 準分布式測量，在一根光纖上可以并聯多個傳感器（典型：12 只）
- 布置簡單，可與其他類型光纖光柵傳感器混合使用
- 采用金屬化光柵封裝，零點穩定；
- 溫度自補償結構封裝，若對溫差過大，可外接溫度傳感器作為補償用。
應用領域：
- 橋梁、大壩、隧道、建筑等土木工程結構健康監測
- 混凝土應力應變監測
- 樁基檢測
- 模型試驗

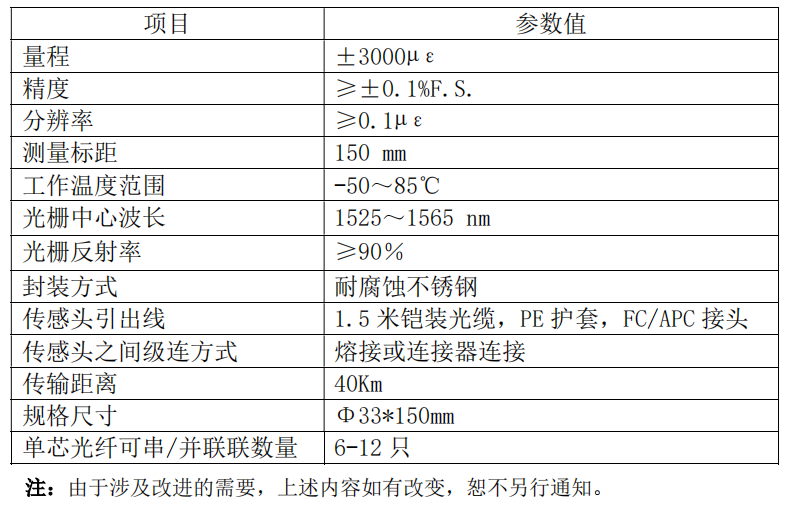

技術參數：

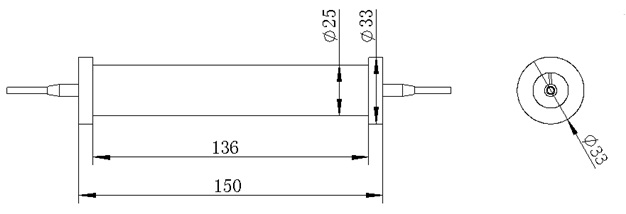

外形結構圖：
現場安裝圖：

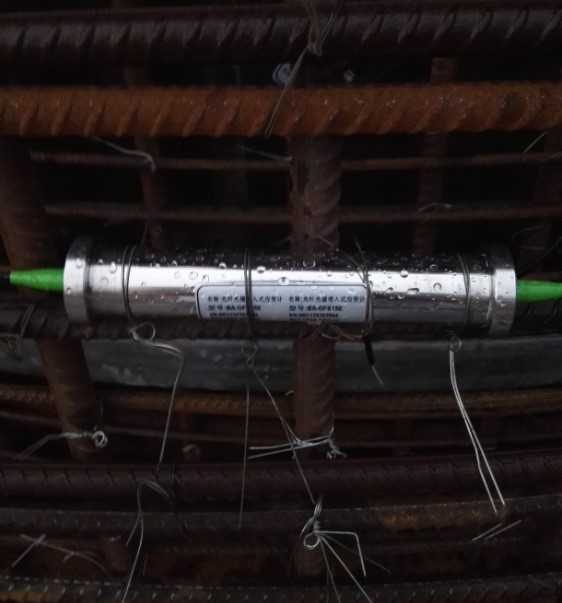

上海 XX 路面基礎結構應變監測

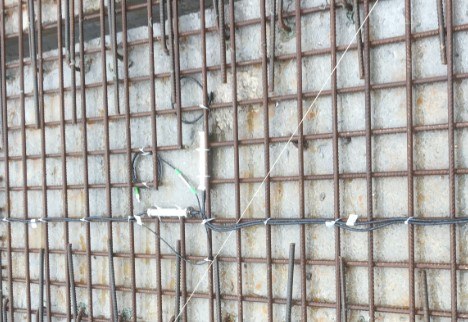

江蘇 XX 港混塔基礎段結構應變監測
