力平衡加速度計
型 號：KP-SS100
原產地：
用 途：可用于地震、建筑、宇航、工業、交通和航海等諸多領域的振動測量，傳感器敏感電路元件采用德國的高性能磁缸，處理電路采用了高穩壓芯片和濾波芯片
力平衡加速度計

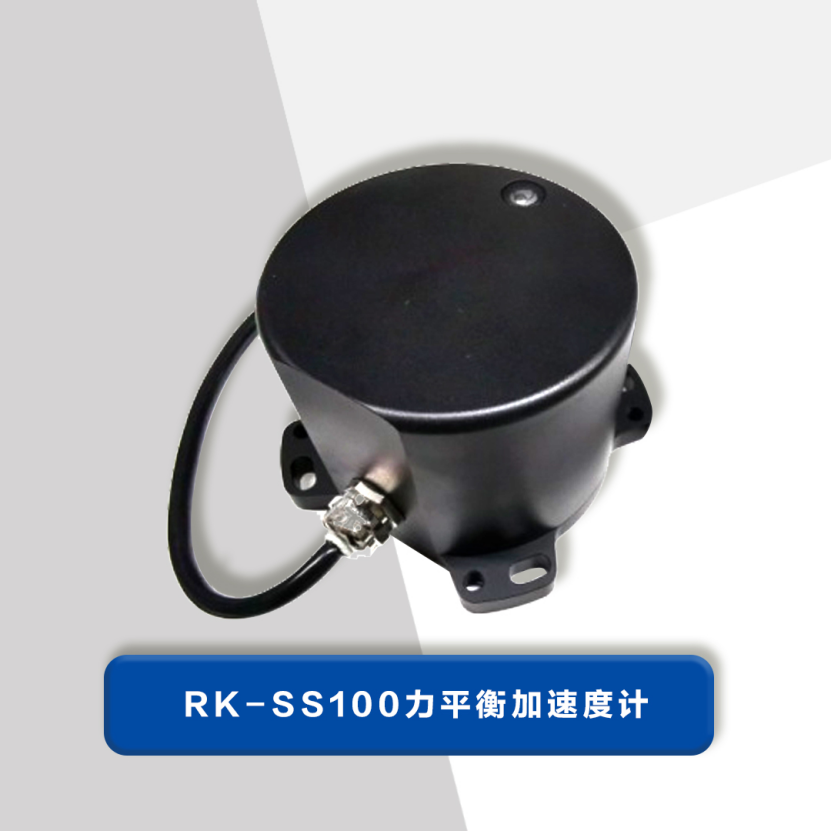

RK-SS100力平衡式加速度計是我公司開發的首款力平衡式加速度計，具有靈敏度高、低頻性能好、低功耗等優點，可用于地震、建筑、宇航、工業、交通和航海等諸多領域的振動測量，傳感器敏感電路元件采用德國的高性能磁缸，處理電路采用了高穩壓芯片和濾波芯片。SSA300 的敏感元件是附加在可動質量上的可變電容器，可動質量模塊通過兩個對稱的簧片與儀器支架相連，可動質量與簧片構成一個典型的彈簧--振子系統?？蓜淤|(zhì)量上有一個雙面開口環狀電極（動片），動片的上下各有一個與其平行的、相同形狀的固定極板（定片），這三個極板構成了傳感器的敏感元件—可變電容。可動質量的下面連著一個施加平衡力的線圈，線圈正好落在一個環形磁隙中，磁隙的磁場由新型強磁材料釹鐵硼永磁鐵提供。
測量原理 |
差容動圈換能式力平衡加速度計 |
線性度 |
優于 1.0% |
測量范圍 |
±2.0g |
動態范圍 |
≥120dB |
分辨率 |
2μg、 |
輸出噪聲 |
＜10μV |
靈敏度 |
2.5V/g |
阻尼常數 |
0.7 |
頻響范圍 |
DC~200Hz@-3dB |
橫向靈敏度比 |
＜1%(包括角偏差) |
共振頻率 |
＞500Hz |
零位漂移 |
200μg/℃(典型值) |
測量軸數 |
雙軸 |
電源 |
5~18VDC，40mA |
防護等級 |
IP68（可水下 50m 長期使用） |
環境溫度 |
-30℃ ~+75℃ |
殼體材質 |
鋁合金，硬質氧化 |
防腐等級 |
C5-M |
引線方式 |
水密 PG 接頭，帶屏蔽水密電纜，標配 2m |
重量 |
1.0Kg |
體積 |
Φ104×64mm |
安裝底座尺寸 |
Φ104×8mm |
