CONVEX-D - 卷尺收斂計
型 號：CONVEX-D
原產地：加拿大Roctest
用 途：CONVEX-D是一種數字式帶式伸長計，可快速準確地測量任何方向上兩個參考點之間的距離變化。
CONVEX-D - 卷尺收斂計
CONVEX-D是一種數字式帶式伸長計，可快速準確地測量任何方向上兩個參考點之間的距離變化。
- 概述
CONVEX-D數顯式收斂計由帶有圓孔的鋼卷尺組成，卷尺通過卷筒固定在儀器上。
CONVEX-D 其它特點如下：
獨一無二的機械收緊裝置，確保量測的準確性。
內置了一個可旋轉的閂鎖，可以可靠地鎖定磁帶，從而方便了儀器的操作。
為了精確讀取兩個參考點之間的相對變化，添加了一個數字指示器。通過旋轉保護鼓，可以輕松地通過為此目的提供的開口快速訪問數字顯示功能按鈕。
提供兩個鉤，一個在帶子的可移動端，另一個在卷軸框架上。
通過旋轉一個大的滾花軸環，直到將兩個參考線精確對齊，可以輕松地將磁帶拉緊到預定的負載。通過使用兩個疊加的放大鏡來優化視覺對齊。
對于實際測量，CONVEX-D在兩個參考點之間拉伸，該參考點由固定在其各自錨固件上的兩個不銹鋼吊環螺栓組成。
驗證框可用于定期檢查儀器的可重復性。
- 主要特征
- 新奧法隧道施工方法（NATM）也符合“您監
- 測的設計”

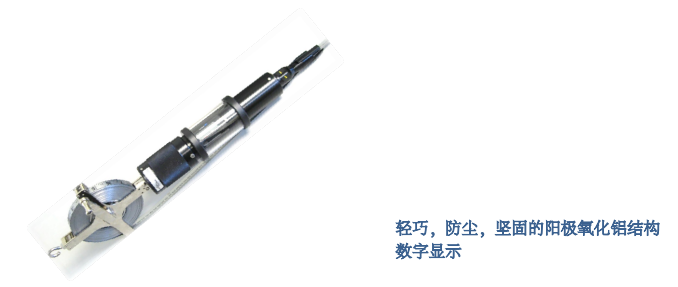

- 輕巧、防塵、堅固可靠
- 數字顯示器及其保護窗
- 陽極氧化鋁結構
- 防反沖機制
- 滑鎖
- 應用
?? 板樁變形
?? 隧道收斂
?? 邊坡穩定性
?? 礦井下陷

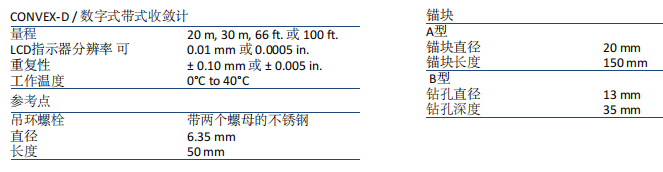

- 技術參數
- 可選配件

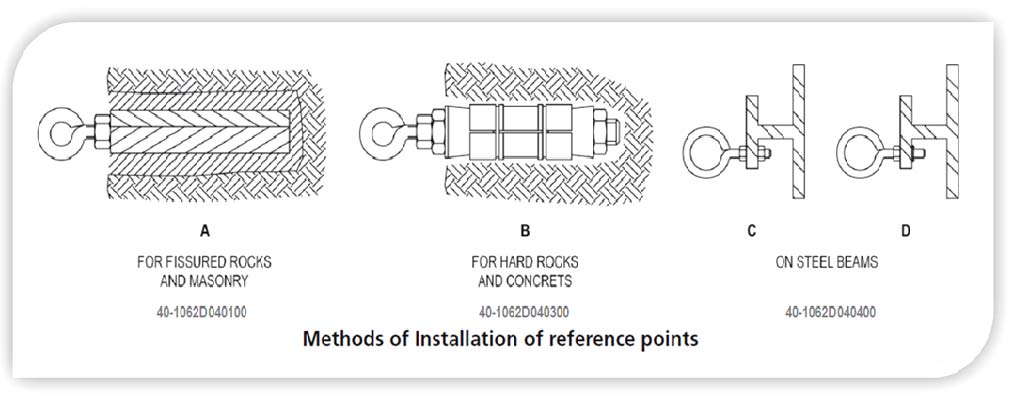

需要正確固定參考點才能完成準確的測量。 必須根據條件選擇的錨是在鉆孔中灌漿的鋼筋（A）或膨脹殼錨（B）。 吊環螺栓也可以直接用螺栓固定（C）或焊接（D）在結構鋼梁上。
讀數時，將固定在卷尺可移動端上的按扣鉤連接到一個參考點。 卷尺朝相反的錨固件移動，直到可以將安裝在卷軸上的掛鉤固定到第二參考點上為止。 然后，通過纏繞卷軸來收緊卷尺中的松弛部分，然后將位于收斂計前部的鎖定銷插入到卷尺的最近孔中。 然后旋轉滾花軸環，以將卷尺拉緊至對應于兩個參考線的精確對齊的預定值133.5 N（30 lbf）。

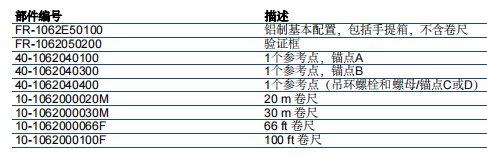

- 訂購信息
? 參考點和錨塊
? 驗證框
? 可更換的卷尺
