PW 系列-振弦式滲壓計
型 號：PW系列
原產地：加拿大Roctest
用 途：PW 系列振弦式滲壓計設計用于測量孔隙水或其它流體壓力。
PW 系列-振弦式滲壓計
PW 系列振弦式滲壓計設計用于測量孔隙水或其它流體壓力。
- 概述

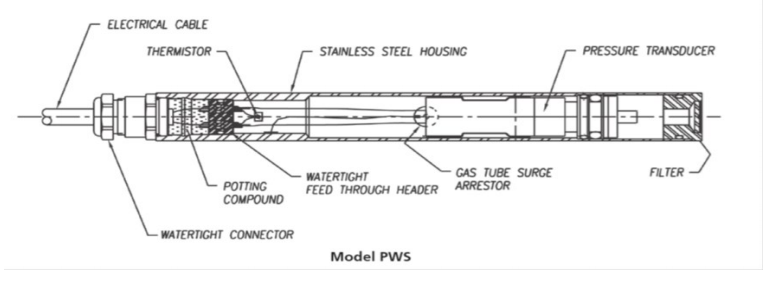

PW孔隙水壓力計由一個振弦式傳感器元件固定在鋼制保護筒內構成，該振弦式傳感器元件的振動弦固定在中空?qǐng)A柱體保護筒的兩端，一個電磁線圈用來激發振動弦的振動并測量它的振動周期。振動周期對于施加在感應單元上的力很敏感。
PW孔隙水壓力計采用最新的振弦技術研究成果，使得它具有非常卓越的長期可靠性，比如振動弦由水壓模鍛固定技術，可以保證它具有高性能的穩定性。傳感器元件密封為一個整體，可以保證鋼弦不被腐蝕。除振弦外，傳感器的其它零部件都采用高強度耐腐蝕的優質不銹鋼材料。PW孔隙水壓力計配有浪涌電壓保護器，可以抵抗電力和無線電信號的干擾，它對電力和無線電信號的抗干擾能力通過了電氣和電子工程師協會的測試試驗。

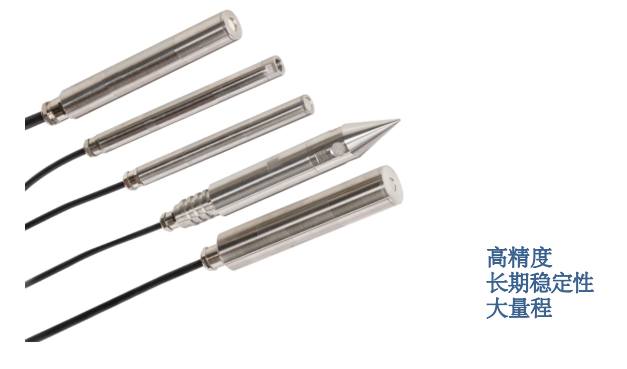

PW系列振弦式孔隙水壓力計有五種型號：PWS型：用于埋入填土內部、混凝土與土體界面處、或者直接放入鉆孔和小直徑測壓管里，它的端部是一個高透氣或者低透氣透水石，以保護內部的傳感器只感受被測的流體壓力，而將固體顆粒物阻隔下來。透水石很容易取下來進行飽和處理。PWF型：厚壁型的PWS。適合于直接埋入的應用情況。PWC型：帶有螺紋接頭，可以作為壓力傳感器來使用。PWP型：壓入型，用于非固結的細粒土，比如砂、淤泥或者粘土。其外殼
是厚壁圓筒，端部帶有錐尖，在電纜引線端是螺紋接頭，可以與 EW型鉆桿或者立管連接。PWL型：進行低壓力測量的孔隙水壓力計（35，70kPa）。
- 主要特征
? 堅固的不銹鋼結構
? 高精度和高分辨率
? 三級防水
? 大量程
? 溫度讀數
? 長期可靠性
? 電涌保護
- 應用
? 水利結構
? 擋土墻
? 堤防
? 大壩

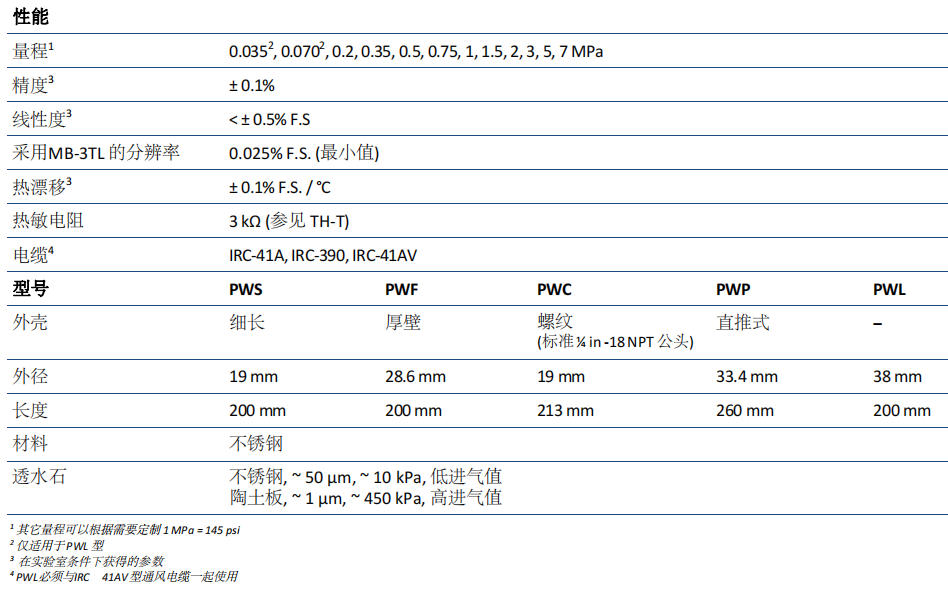

- 技術參數
- 訂購信息
請確認:
? 型號和量程
? 電纜長度
- 可選部件
? 熱敏電阻、透水石和電纜的類型
? 標定至 -100 kPa
? 讀數儀: MB-3TL, SENSLOG
