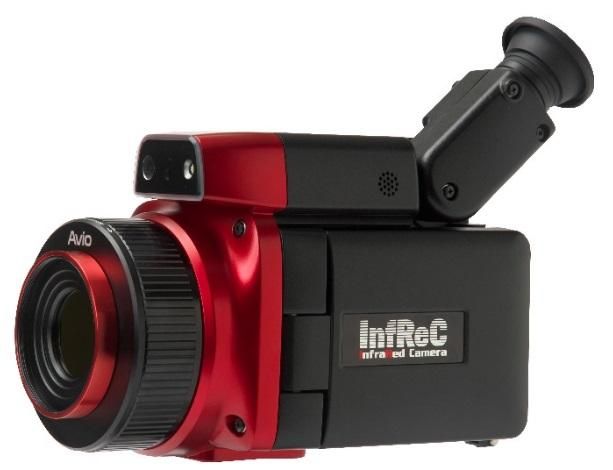

R550 紅外熱像儀
型 號：R550
原產地：日本
用 途：高速120Hz采樣時，可以確認細小飛濺的發生狀況及熱影響的狀態。
紅外熱像儀
超分辨?高像素 型號
InfReC R550 series
相同檔次產品，實現最高速度的采樣！
- 高速 超分辨 高感度 高精度 USB傳送
最快120Hz的高速采樣(R550-Pro)
※R550PRO:PC實時傳送
■120Hz：640×120窗口顯示時
■60Hz ：640×240窗口顯示時
■30Hz ：640×480窗口顯示時
復數枚圖像的超分辨處理實現120像素的高分辨率
■記錄像素
1280×960像素 超分辨率(SR)模式
640×480像素
■空間分辨率 0.58mrad相當 超分辨率(SR)模式
適用于各種場合的多種鏡頭
■21μm近拍放大鏡頭 ■52μm近拍放大鏡頭
■2倍望遠鏡頭 ■2倍視角放大鏡頭 ■3倍視角放大鏡頭
應用不同的兩種型號
■R550-PRO 測量范圍 -40～2000℃
適用于評價?分析等高溫物體的溫度測量的多功能R&D用型號
■R550 測量范圍 -40～650℃
適用于電力設備、工廠設備的點檢的設備診斷用型號

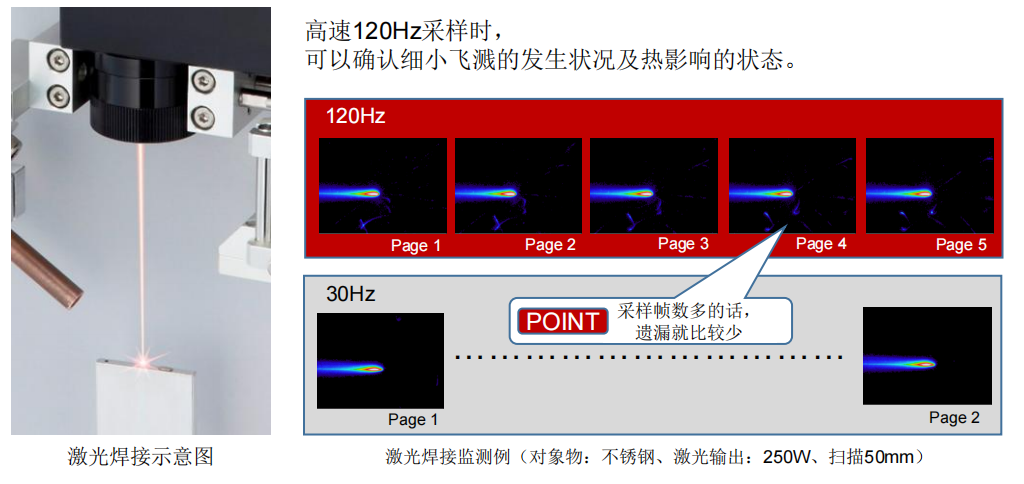

- 支持焊接過程中的監測

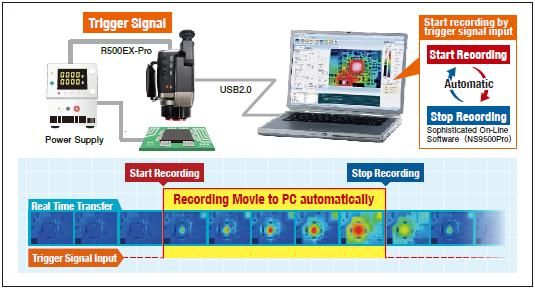

- 自動視頻錄像功能
■外部觸發信號輸入自動開始視頻錄像（連接PC）
■不需要構筑Ｉ/Ｏ系統，與試驗裝置及現場設備連動進行數據采集

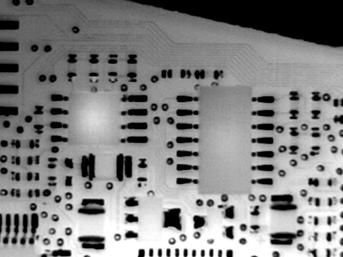

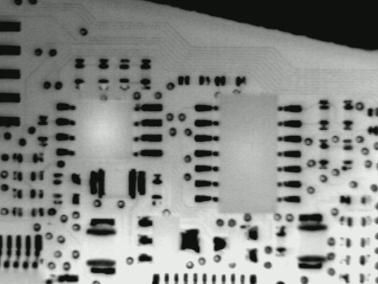

- 最高記錄120像素的圖像(SR模式)
120萬像素 120萬像素
（SR模式圖像、數字化聚焦x2.0） （通常模式圖像、數字化聚焦x2.0）

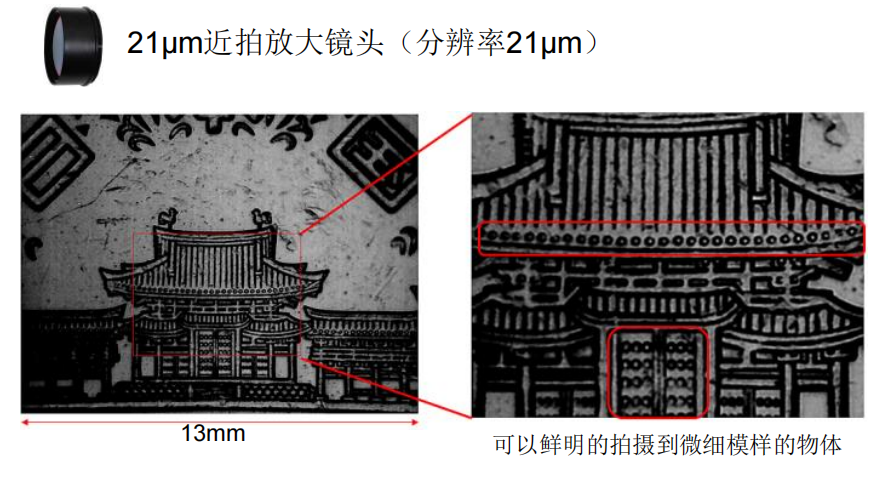

- 選配的廣角和近拍鏡頭實現鮮明的測量

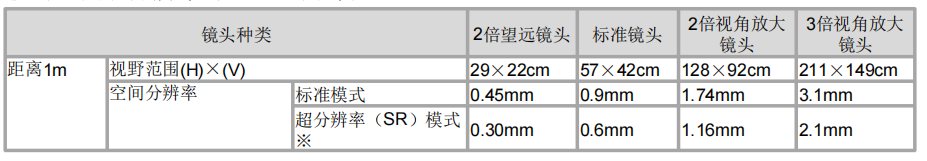

- 測量距離和視角的大小
視野范圍和分辨率與處理距離等倍。
主機規格
功能 R550Pro R550Pro-D R550 R550-D 基本性能 傳感器 平面非冷卻傳感器(微輻射熱測量計) 測量波長 8 to 14μm 測量溫度范圍 －40 to 2000°C －40 to 650°C 溫度分辨率 0.025°C at 30°C 溫度精度 ±1°C *1 幀頻 30Hz/60Hz*2/120Hz*3 7.5Hz 30Hz 7.5Hz 傳感器像素 640(H)× 480(V) pixels 記錄像素 標準： 640(H) × 480(V) , 超分辨率(SR模式)：1280(H) × 960(V) *4 測量視角 32°(H) × 24°(V) (標準鏡頭) 空間分辨率 標準： 0.87mrad 超分辨率(SR模式)： 0.58mrad相當 *5 測量距離范圍 10cm to infinity (標準鏡頭) *6 聚焦 自動/手動 圖像顯示 自動功能 自動量程/自動聚焦/全自動 色板 7種(彩虹色、橄欖色、虹膜色、熱鐵色、光亮色、白熱色、黑熱色) 階層顯示 256 / 32 / 16 / 8 階層 可視圖像 CMOS 500萬像素 可視圖像合成 并列、 FUSION(透過合成)、圖像重疊(透過合成) 顯示功能 1~8倍連續數字化聚焦(滾動顯示位置的功能)、網格顯示、同時顯示9個畫面(靜止圖像讀取時) 畫質改善 去除干擾、平均化(去除殘像功能) 、邊緣強調 測量功能 點溫度測量 可移動點動點×10、溫度搜尋(最高×1、最低×1 )、 2點間溫度差 區域內溫度測量 BOX 5 (各區域內的最高 ? 最低 ? 平均溫度) N/A 直線上的溫度曲線 水平／垂直／水平＋垂直 報警功能 報警顯示、報警音、顏色報警(ISO) 、報警記錄 報警信號輸出 N/A 溫度補償功能 放射率補償 漂移穩定 放射率補償、環境 ? 背景溫度補償、距離補償 多點放射率補償、放射率表功能 反向計算放射率功能 N/A Yes N/A 記錄?輸出 記錄媒介 SD卡、對應SDHC 數據形式 靜止畫面:附帶溫度數據的JEPG 、14bit(可視圖像) 視頻:SVX文件(專用) 數據記錄 靜止畫面(附帶溫度表的JPEG 、14bit)、同時記錄可視圖像 超分辨率(SR模式) Yes 快速寬幅圖像模式 橫向約100°相當/縱向約75°相當 SD視頻記錄 Max 3Hz N/A 間隔記錄 3秒~60分鐘間隔、同時記錄可視圖像 外部觸發記錄 Yes N/A 聲音記錄 30秒 文本記錄 最多128文字(SD卡讀入熱圖像時附帶) 通信接口 USB2.0 主存儲器 Yes 視頻傳送 紅外圖像: 最高： 30Hz、同時記錄可視圖像 *7 窗口數據傳送 W1:640×240 W2:640×120 紅外圖像 W1 ： 60Hz W2 ：120Hz N/A 自動記錄功能 外部觸發的自動記錄功能 N/A 錄像輸出 NTSC / PAL 切換 報警輸出 空接點信號 N/A 外部觸發輸入 脈沖信號 N/A 其 他 顯示屏 3.5英寸彩色液晶屏(傾斜機構、亮度調整功能)、彩色液晶視窗(傾斜機構) 攝影輔助功能 無線遙控器、激光線(紅色、級別2 、IEC 60825- 1 2007/2014)、 LED燈 環境 使用環境溫度/濕度 - 15°C to 50°C, 90%RH (無結露) 保存溫度/濕度 -40°C to 70°C, 90%RH (無結露) 振動、沖擊 29.4m/sec2 (3G)、 294m/sec2 (30G) EMC CE適合規格(級別A) 防塵 ? 防水構造 保護等級 IP54 電池使用時間 2.5小時 AC電源 100V － 220V AC, 50/60Hz 尺寸 約 H121mm×W105mm×D195mm (不包括凸起部位) 重量 約 1.3kg (包括電池) 標準附屬品 外箱、 SD卡、 USB線纜、無線遙控器、把手繃帶、背帶、鏡頭蓋、操作說明書、免費體驗版軟件 (CD-ROM)、電池 標準附屬PC軟件 InfReC Analyzer NS9500Professional InfReC Analyzer NS9500Standard *8
*1 環境溫度：20 to 30?C 量程1、（其他：±2?C 或 ±2%.）
*2 Windowing ‘Mode W1（640×240）’
*3 Windowing ‘Mode W2（640×120）’
*4 只對應靜止圖像。
*5 根據防止抖動效果抽出特征，復數枚圖像合成處理后的效果。
*6 溫度精度的保證范圍：30cm～∞
*7 傳送30Hz圖像時，只傳送紅外圖像。
*8 使用R550/R550-D傳送紅外熱圖像數據時，需要升級到 “ InfReC Analyzer NS9500 Professional ” (選配軟件 )。

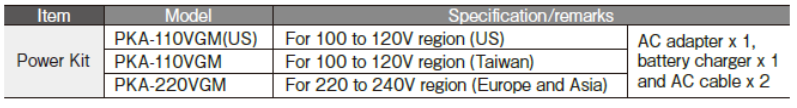

電源配件
R550系列不包括交流適配器、充電器和電源線。訂購R550時，請同時采購相應的電源配件。
選配
名稱 |
型號 |
規格 |
備注 |
|
鏡頭 |
2倍望遠鏡頭 |
IRL-TX02D |
視角：16° (H)×12°(V) |
|
2倍視角放大鏡頭 |
IRL-WX02D |
視角：64° (H)×48°(V) |
||
3倍視角放大鏡頭 |
IRL-WX03D |
視角：96° (H)×72°(V) |
||
21μm近拍放大鏡頭 |
IRL-C021UB20 |
視野：13mm (H)×10mm(V)、工作距離：20mm |
||
52μm近拍放大鏡頭 |
IRL-C052UB |
視野：33mm (H)×25mm(V)、工作距離：56mm |
||
配件 |
AC適配器 |
RC60G-09D-110V(US)/110V/220V |
110V(US), 110V, 220V |
|
電池 |
2UR18650F |
2500mAh, 使用時間：2小時 |
||
充電器 |
NC-LSC05-110V (US)/100V/220V |
110V(US), 110V, 220V |
||
液晶屏 |
IRU-F01A |
|||
★記載的紅外熱像儀裝置屬于 「目錄管制產品」。帶出日本時， 需要日本政府的輸出許可， 需要辦理相應的申請。輸出同盟國(經濟產業省 ：輸出貿易管理令別表第3表) 以外的國家和地區時，(根據用途/銷售方)需要辦理日本政府的許可。
●記載的公司名稱及商品名稱是各公司的登陸商標。 ●彩頁中有合成畫面。 ●記載的規格?樣式?價格等有變更時， 恕不另行通知。
- 2023-05-11R550 紅外熱像儀
