DS5系列 USB3.2接口聲發射儀
型 號：DS5 系列
原產地：國產
用 途：世界第一臺USB3.2接口聲發射儀

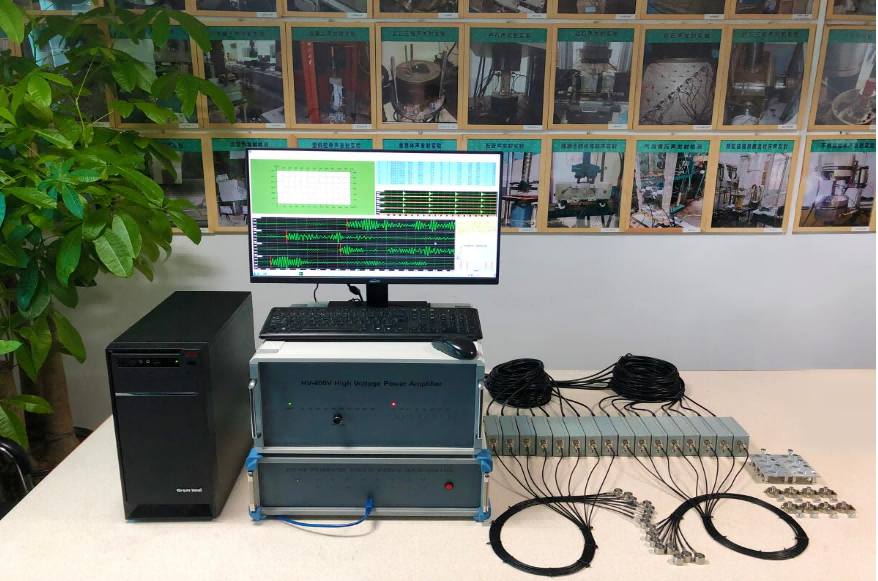

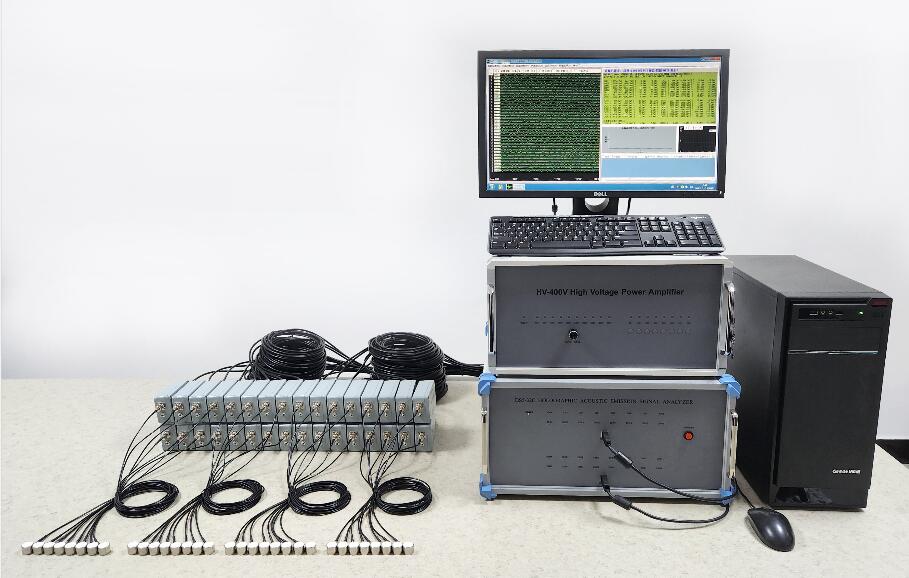

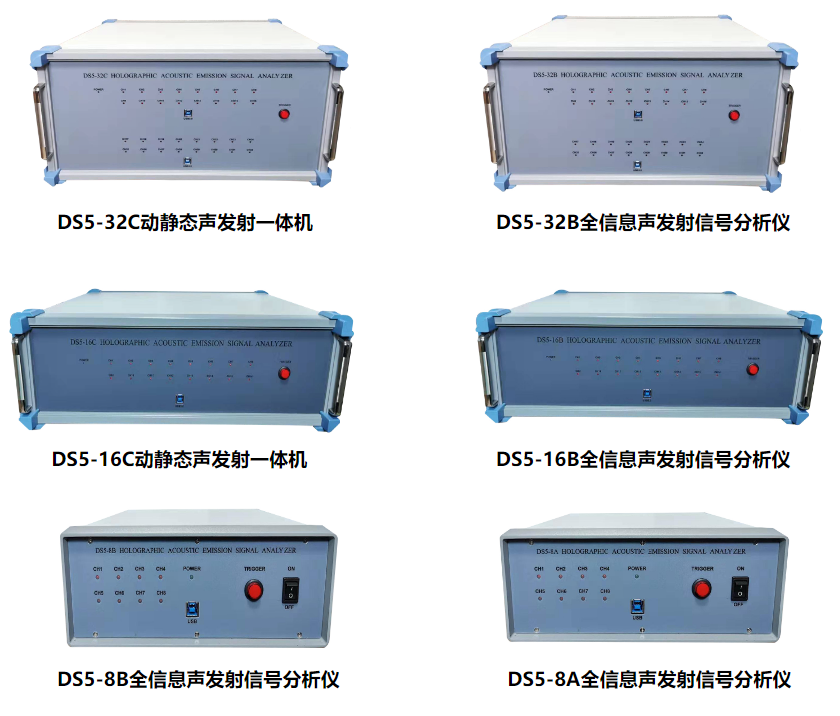

DS5 系列全信息聲發射信號分析儀
世界第一臺USB3.2接口聲發射儀
技術指標
型號 DS5-48B DS5-32B DS5-32C DS5-16B DS5-16C DS5-8B DS5-8A 聲發射發射功能 主機含任意波發射功能 主機含任意波發射功能 通道數 2-48 2-32 2-16 2-8 連續數據 393MB/S 262MB/S 131MB/S 65.5MB/S 波形數據 288MB/S 192MB/S 96MB/S 48 MB/S 接口形式 USB3.2接口 數據采集方式 多通道同步采集 軟件運行環境 win7、8、10（64bit）操作系統 連續采集 存儲長度 全波形采集，所有通道可以連續存儲數小時的波形數據，保證期間不丟失一點數據 采樣速度 使用12通道 每通道10M； 每通道6M或5M； 每通道3M或2.5M； 使用8通道 每通道10M； 每通道6M或5M； 每通道3M或2.5M； 使用4通道 每通道10M； 每通道 6M或5M； 每通道 3M或2.5M； 使用2道 每通道10M ； 每通道6M或5M； 每通道3 M或2.5 M； 外參通道數 24通道 16通道 8通道 8通道 / 外參采樣頻率 60KHz、50KHz 30KHz、25KHz / 外參轉換精度 16bit / 外參輸入范圍 ±5V或±10V / 輸入信號范圍 ±10V A/D轉換精度 16位 采樣觸發方式 信號門限觸發、外部觸發 主機系統噪聲 ±1個采樣分辨率，即±0.308mV 通道輸入阻抗 50歐姆 A/D轉換非線性誤差 ±0.5LSB 信號輸入類型 單端信號 采樣觸發方式 信號門限觸發、外部觸發 使用溫度范圍 0℃～50℃ 供電方式 外部220V供電
通過率
通過率
使用24通道
使用48通道
使用16通道
使用32通道
使用8通道
使用16通道
使用4道
使用8道
DS5系列產品優勢
1、USB3.0接口的聲發射儀目前最大通道數可以達到48通道，數據通過率最高可達393MB/s。

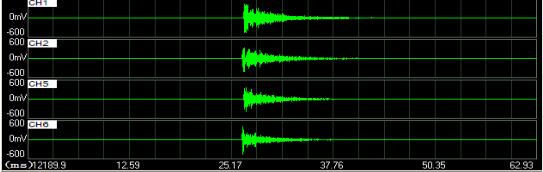

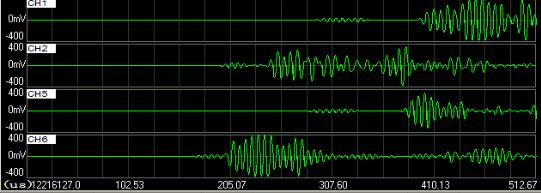

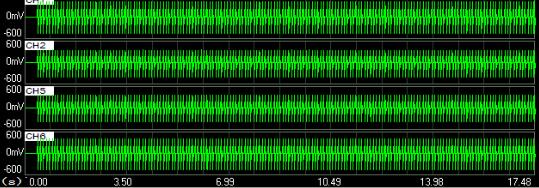

2、全波形采集，可以方便的觀察聲發射信號的全景輪廓及波形細節。實驗過后可以依據波形，重新設置門限回放，避免因?qū)嶒炃懊つ吭O(shè)置門限導致實驗誤差。
3、采集的數據可以使用我公司提供的聲發射信號分析軟件進行分析，也可全部或任選一段波形數據導出，使用Matlab 等工具進行分析，數據導出格式可以選擇二進制或文本格式。

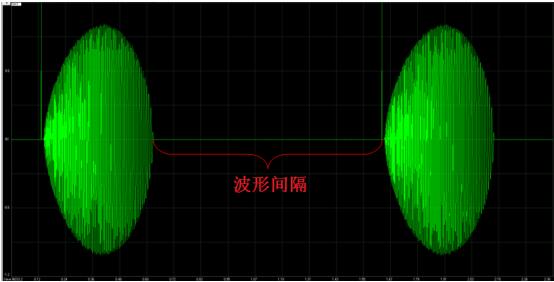

4、DS5 C系列含任意波發射功能（任意波發射功能：是指聲發射主機可以發射任意形狀的波形。包括不同頻率、不同形狀（方波、正弦波、指數波、對數波等）波形，用戶可以編輯任意形狀的波形，下載到聲發射主機，由聲發射主機激勵傳感器產生任意波形。）

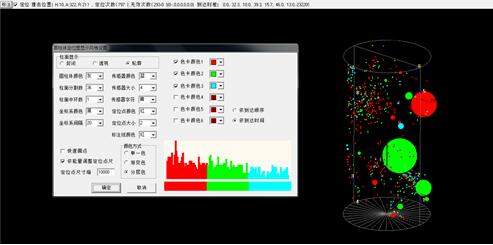

5、損傷定位點大?。焊鶕?jù)定位點能量大小，等比例劃分定位點尺寸大小。
6、損傷定位點顏色：損傷點可以隨到達時間顯示成不同顏色，可清楚的區分 實驗早期中期末期的損傷定位點。

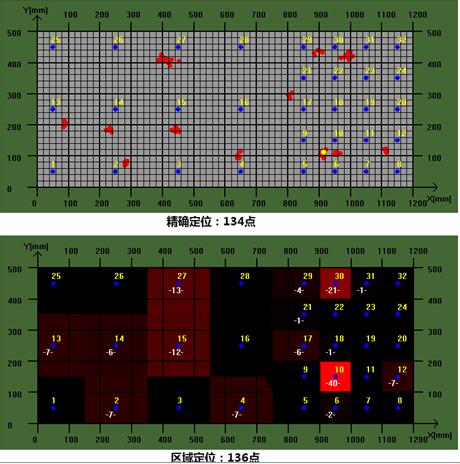

7、區域定位：對于形狀不規則質地不太均勻的物體，軟件可實現區域定位，并在圖中顯示每區域聲發射損傷點的數量，數量越大顏色也不同，從而可以看出什么區域損傷更為嚴重。
8、定位模型豐富，損傷點定位精準。
