Blast-UM型 爆破測振儀
型 號：Blast-UM型
原產地：國產
用 途：全自主知識產權，全新三核技術（性能更高效）;可實現：本地取數（連接計算機取數、現場U盤取數）;首創遙控觸發，遙控器遠程控制儀器觸發
Blast-UM型爆破測振儀
一、產 品 優 勢
1. 全自主知識產權，全新三核技術（性能更高效）
2. 高精度24Bit測量（精度更高）
3. 可實現：本地取數（連接計算機取數、現場U盤取數）
4. 高達100dB的動態范圍，免量程切換，無需信號幅度預估
5. 擁有8GB超大數據儲存空間（海量?jī)?chǔ)存）
6. 質保3年，終身軟件、硬件免費升級（再無后顧之憂）
7. USB接口，WinXP/Win7/Win8/Win10聯機無需安裝任何驅動，系統自動識別
8. 首創遙控觸發，遙控器遠程控制儀器觸發
二、產 品 參 數
功能 |
參數 |
采集方式 |
全并行同步采集 |
采集模式 |
全自動采集：無需任何設置（觸發電平、采集時長、量程檔位），有振動信號記錄數據，無振動信號則停止，振動記錄時長根據振動波形自適應，并保存成數據； 手動模式：設置觸發電平和采集時長； |
觸發模式 |
內觸發：達到預設的門檻值后，儀器開始采集數據 外觸發: 外部給出指令后儀器開始采集數據，如外接起爆器等 遙控觸發：配置遙控器，遙控器遠程控制儀器開始采集數據 |
工作溫度 |
-20℃~70℃；可選配野外特種電池（適合零下-20℃） |
輸入阻抗 |
1MΩ/20pF； |
A / D |
24bit高精度； |
采樣速率 |
10000 sps ； |
動態范圍 |
100dB； |
量 程 |
±10V； |
供電方式 |
內置鋰電池，工作時間標準版≥24小時（另可選配外部電池，可工作≥360小時），具有電量指示； |
尺寸重量 |
150×100×52mm；1.2公斤（體積小、重量輕，標配專用儀器箱，方便出行攜帶及保管）； |
防護等級 |
IP52（防大顆粒灰塵進入，防水淋濺）； |
測量范圍 |
振動速度0.001～35cm/s； |
頻 響(標配傳感器) |
5～500Hz； |
顯 示 屏 |
320×240高分辯LCD顯示屏，全中文顯示，用于現場主要特征值及波形的讀??； |
內置時鐘 |
儀器內置時鐘，準確記錄測試時間（精確到秒）； |
通信接口 |
標準USB接口 |
讀數精度 |
10萬分之3 |
性 能 |
全新三核設計，性能更強大 |
取 數 |
本地取數（連接計算機取數、U盤取數）; |
設備聯機 |
Windows全平臺免驅動，聯機后自動識別； |
記錄長度 |
多檔可調，觸發負延時均為0.5秒； |
觸發電平 |
觸發電平多檔可調 |
記錄方式 |
循環記錄（數據記錄完成一次后再次進入等待記錄）； |
數據文件名 |
以實際時間命名，自動生產文件夾，文件夾則以日期命名，如20150818，則表示2015年8月18日；文件夾下面如181858.BST文件，則表示該振動事件發生在18點18分58秒 |
存儲容量 |
標配8GB固態存儲，可以儲存上萬次爆破事件，可選16GB |
三、工作原理圖

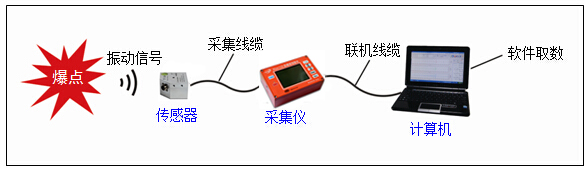

⑴連接計算機取數：

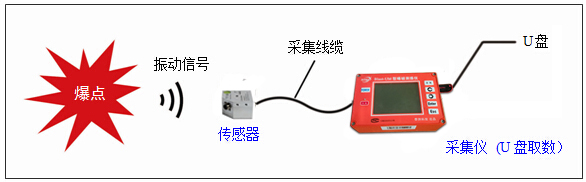

⑵U盤取數
四、軟件主要功能：
2 各通道最大值，主頻的快速讀取，并可迅速定位到波形；
2 波形的放大，縮小，所見即所得打印；
2 提供數據安全評估功能，并可將評估結果打印輸出；
2 FFT分析（頻率譜分析）、一階積分，一階微分；
2 頻域分析的放大縮小、光標取值、特征值分析；
2 爆破振動安全評估功能（GB6722-2014）；
2 振動信號矢量合成算法功能；
2 數據回歸計算（振動衰減規律總結），并提供振速預測；
2 支持文件數據轉存為文本格式，方便用戶二次軟件的調用。

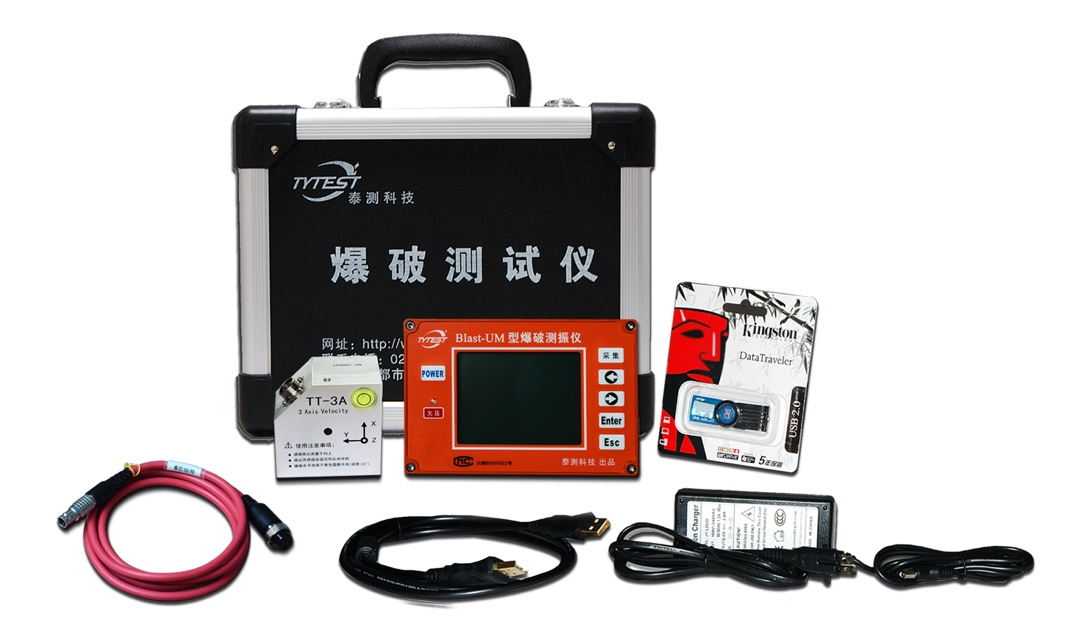

五、產 品 配 置
項 目 |
數 量 |
備 注 |
爆破測振儀 (測量終端) |
1臺 |
標配 |
三維振動速度傳感器 |
1只 |
標配 |
傳感器聯接線纜 |
1條 |
標配 |
聯機線纜 |
1條 |
標配 |
專用分析軟件 |
1套 |
標配 |
側墻、泥地工裝 |
1套 |
選配 |
遙控觸發器 |
1套 |
選配 |
傳感器短接頭 |
1個 |
標配 |
U盤 |
1個 |
標配 |
使用說明書/保修卡 |
1套 |
標配 |
專用儀器箱 |
1只 |
標配 |
六、行業貢獻
時間 |
研究方向 |
實驗結論 |
2010年 |
三維一體速度傳感器 |
開創了單點的三維振動測量，并在2014年進入爆破安全規程成為規范 |
2010年 |
首次應用24bit高精度采集平臺 |
利用高精度和大動態范圍解決了傳統爆破測試儀器振動量需要提前預估的弊病，提高了信號捕捉的可靠性 |
2011年 |
優化傳感器的安裝 |
引入精密水準泡，讓傳感器的水平安裝誤差在正負2度以內，提高測試嚴謹性 |
2013年 |
聯合水利部長江科學院、西安理工大學、西南科技大學優化爆破主頻的計算方法 |
給出FFT主頻、半波主頻和區域頻譜的算法，供學術研究 |
