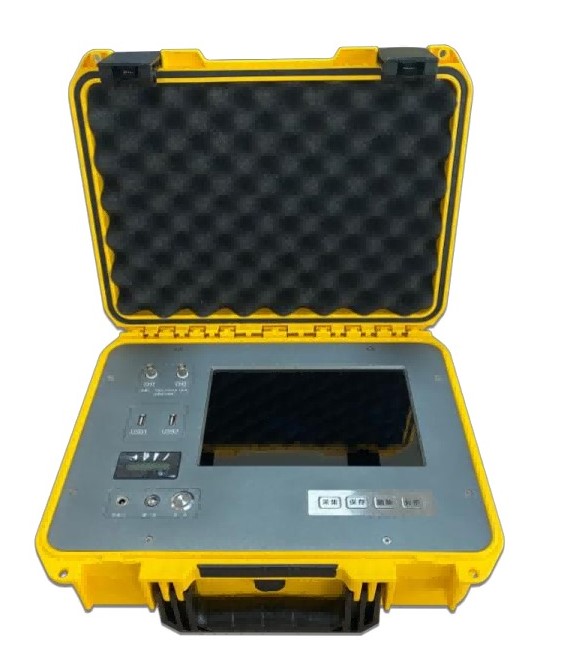

電力輸電樁基礎混凝土缺陷無損檢測儀
型 號：LT-EPDT
原產地：國產
用 途：電桿埋深檢測，混凝土表面剝離、脫空、內部缺陷、損傷檢測；混凝土強度檢測，混凝土結構材質檢測，混凝土裂縫深度檢測
電力輸電樁基礎混凝土缺陷無損檢測儀
LT-EPDT| 精準檢測·高效可靠
一、核心功能
高精度分析方法：操作便捷，測試精度高，受鋼筋影響小，不受混凝土結構形式影響。
高精度進口元器件：歐美進口核心部件，重復性好，結果準確。
采樣精度：物理24位。
最大采集頻率：4000KHz且可調。
信號輸入模式：雙通道同時支持IEPE和直流，且雙通道能同時使用。
三、檢測原理
3.1電桿埋深檢測
電桿埋深檢測的基本原理：通過在側壁施加激振信號產生應力波，該應力波沿電桿桿體傳播過程中，遇到電桿底面時，將產生反射波，檢測分析反射波的傳播時間、幅值和波形特征，就能判斷電桿埋深。計算公式如下所示：
?L=VT/2

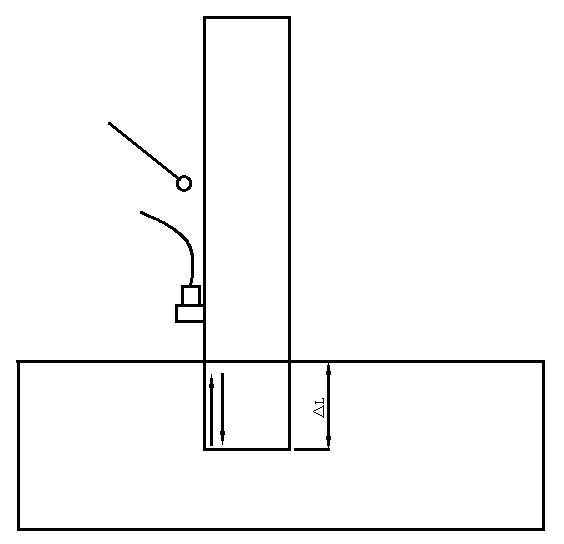

電線桿埋深檢測示意圖
3.2混凝土基礎裂縫深度檢測
1、傳播時間差法：
該方法是通過彈性波在待測裂縫位置傳播時間來計算裂縫深度。波速一定條件下，傳播時間越長，裂縫深度越大。激發信號被通道1和通道2接收，通過兩通道接收傳播時間差，及波速即可確定裂縫深度。

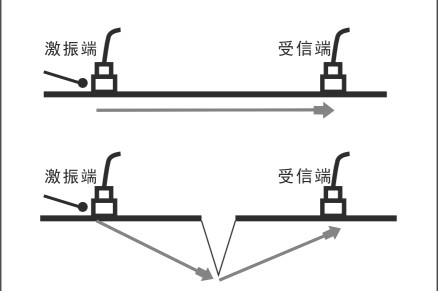

傳播時間差法測試原理圖
2、相位反轉法：
首波相位反轉法檢測混凝土裂縫深度的方法是利用沖擊彈性波在混凝土中繞射的特性，只須移動傳感器，確定首波相位反轉臨界點，即可確定混凝土的裂縫深度。與其它混凝土裂縫深度檢測方法相比，無需通過公式的計算，檢測簡單、直觀、方便、迅速。
3、面波法：

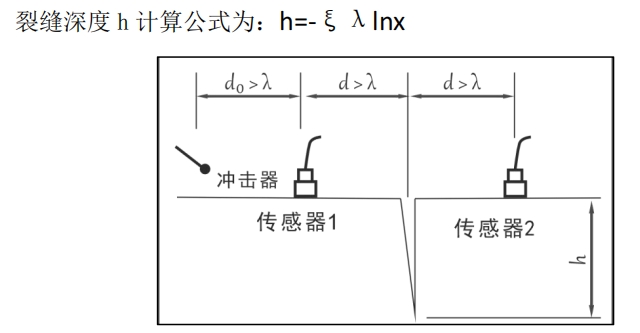

面波法測試混凝土內部裂縫深度，在測試過程中采用“一發雙收”測試方式。接收點跨裂縫等距離布置，沖擊點與通道一傳感器同側。如圖所示；沖擊產生的面波傳遞至裂縫另一側傳感時，通過對比傳感器1和傳感器2得到面波的最
大振幅，進而得到被測裂縫深度。該方法測試范圍大，受充填物、鋼筋、水分的影響小。
面波法測試原理圖
3.3基礎混凝土結構材質檢測
1、單面反射法（沖擊回波）：
該方法已知待測混凝土厚度D，通過抽取彈性波在混凝土中傳播時間，從而計算彈性波在混凝土中波速V；進而根據波速推算待測物模量及強度。
反射法測材質原理圖
2、單面?zhèn)鞑シǎ?/span>
通過在一定距離固定傳感器，通道1和通道2拾取P波傳播時間差，從而計算彈性波在混凝土中波速V；進而根據波速推算待測物模量及強度。
單面?zhèn)鞑シㄔ韴D
3、透過法：
通過已知待測物兩面間距和彈性波傳播時間，從而計算彈性波在混凝土中波速，進而根據波速推算待測物模量及強度。
透過法原理圖
3.4基礎混凝土結構缺陷檢測
1、沖擊回波法：
當被測對象存在缺陷時，沖擊彈性波信號會產生反射，通過對提取信號的分析，結合平面成像技術可描繪缺陷的形態及空間位置。
沖擊回波法測試原理圖
2、振動法：
振動法主要通過沖擊誘導測試對象的振動特性（頻率及持續時間）來測試、評價混凝土結構物的剝離情況。
振動法缺陷測試原理圖
3、層析掃描：
該方法以沖擊彈性波作為媒介，以波速和信號幅值作為計算依據，通過交叉測線對被檢對象進行全方位掃描，通過對采集數據的反演、重建得到能真實反映其結構內部情況的結構質量分布圖像，以達到檢測結構物內質量的目的。

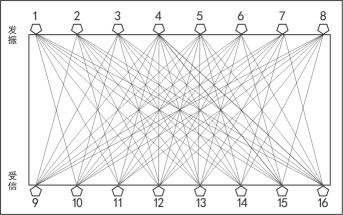

層析掃描法缺陷測試原理圖
3.5基礎混凝土厚度檢測
已知待測混凝土波速V，通過拾取彈性波在待測物中傳播時間進而計算待測混凝土厚度。
反射法測厚度原理圖

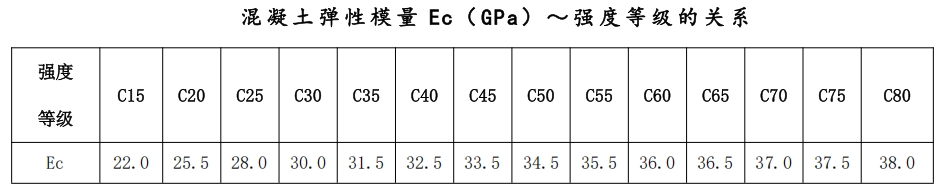

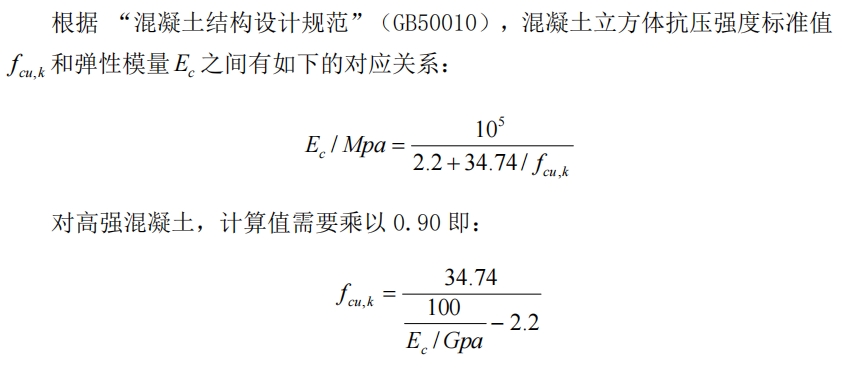

3.6基礎混凝土強度檢測
四、標準支持
（1）《水工混凝土結構缺陷檢測技術規程》（SL713-2015）；
（2）《沖擊回波法檢測混凝土缺陷技術規程》（JGJ/T411-2017）；
（3）《沖擊彈性波法檢測混凝土缺陷技術規程》（T/CECS925-2021）。
五、產品配置
六、工程案例

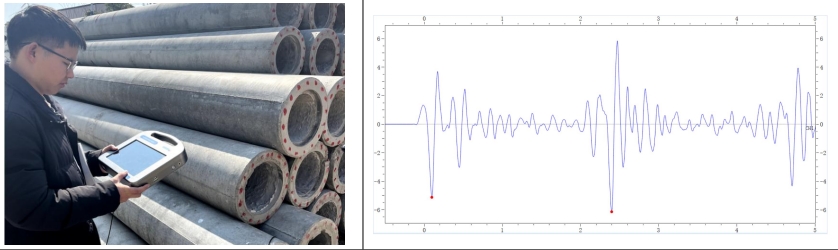

昆明某項目測試案例

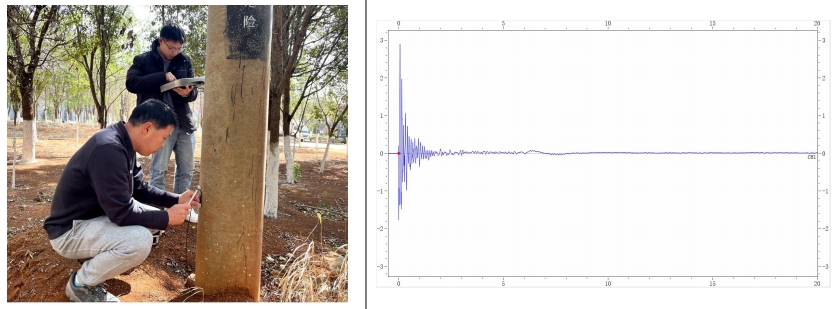

某項目測試案例

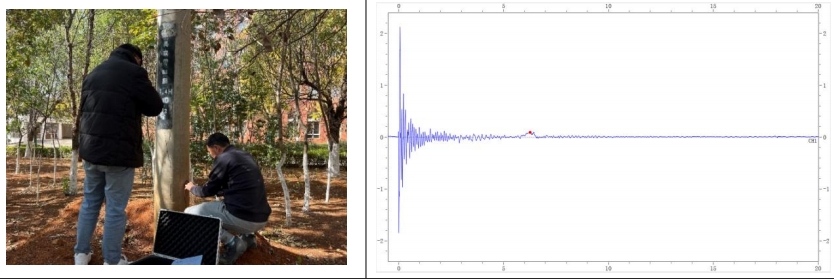

大理某項目測試案例
