數字測斜儀-水平測斜儀
型 號：PROFIL-H
原產地：加拿大
用 途：PROFIL-H 用于監測儲罐、路堤、垃圾填埋場和大壩的沉降或隆起剖面。
數字測斜儀 -PROFIL-H
水平測斜儀
容易操作兼容常見尺寸的測斜管高分辨率觸摸屏采集儀
PROFIL-H 用于監測儲罐、路堤、垃圾填埋場和大壩的沉降或隆起剖面。
描述

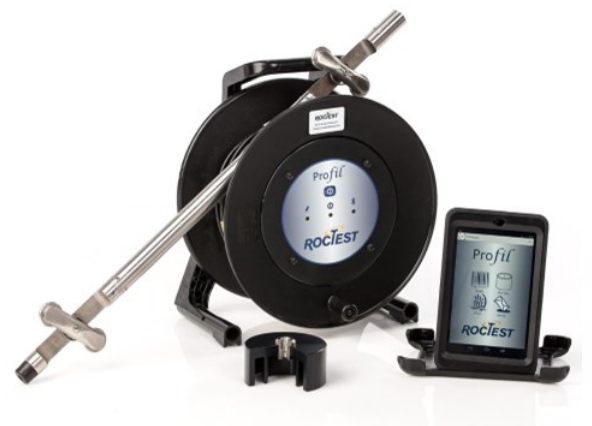

該系統包括一個數字水平探頭、輕型控制電纜、藍牙卷軸、牽引電纜和 Profil Reader 應用程序。標準系統配有一個可拆卸探頭。
Profil的主要優勢在于其傳感器技術和移動計算，為調查操作帶來了簡便性。
要開始測量時，請從采集儀顯示的列表中點擊測斜儀鉆孔?；蛘撸?/span>需掃描標注在測斜管上的QR碼即可。

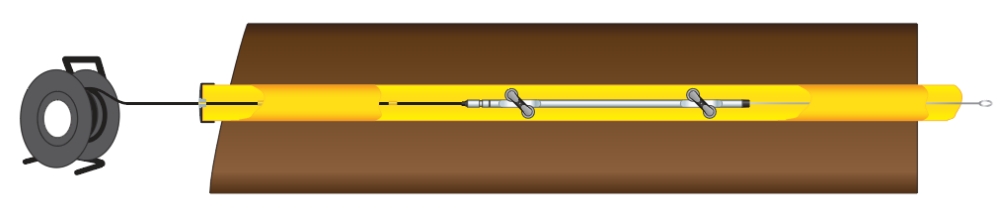

將測斜探頭插入水平套管時，要把一組凹槽對準垂直方向。要是套管的遠端夠不著，就用終端滑輪和電纜返回管。
一個方向的測量完成后，把探頭掉個頭，再從測斜管里拉一遍。掉過頭來測傾斜度，能消除傳感器本身偏差帶來的誤差，還能生成校驗數據，用來驗證測量結果是否準確。
測量完成后，在離開現場前，把校驗數據、剖面圖和變化數據都做出來，以確認讀數沒問題。
之后，可以通過互聯網把測量數據發送到辦公室，比如用郵件自動添加附件發送，或者用Dropbox 完全同步。要是沒有網絡，就用USB線來傳數據。
重要性能
- 便于攜帶且易于操作，探頭可拆卸，控制電纜重量輕，每隔一個刻度就有數字深度標記。
- 與測量離散沉降單元相比，水平測斜儀能提供完整的差異沉降剖面。
- 水平測斜儀操作簡單，無需調整和維護儲液罐或壓力源。
- Profil Reader 應用程序是該系統簡便性和強大功能的核心，具備二維碼、書簽、實用的現場圖表和無線數據傳輸功能。
應用
- 儲罐下方的沉降與隆起
- 路堤、大壩和垃圾填埋場下方的沉降

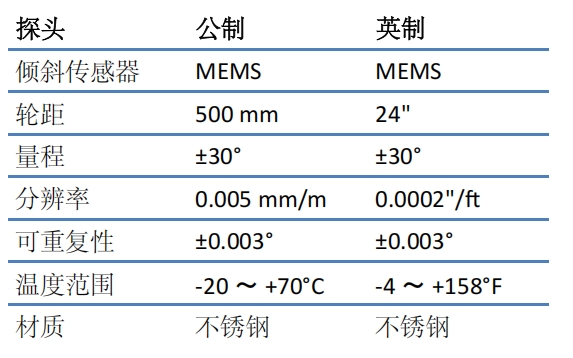

參數
Profil平板采集儀讀數應用程序
測斜儀和測量：測斜儀的數量和測量次數只受設備內存限制。讀數間隔為0.5米或2英尺。
測量屏幕：字符大，看得清楚。能顯示當前深度、上一次記錄的深度，還有以毫米、英寸或正弦值為單位的讀數、校驗數據和進度條。記錄按鈕會提示用戶等待、點擊或拉動。其他功能包括方便調整深度和自動添加標記。
圖形和數據：以高分辨率繪制校驗數據、剖面圖、與初始值的差值以及與上次測量值的差值。還會顯示數據表格，方便查看和在測量時進行修正。
傳輸文件：將測斜儀數據以電子郵件附件形式發送至電腦，或通過Dropbox同步。若沒有網絡，可通過USB線和Windows文件管理器傳輸數據文件。
從Roctest網站的資源頁面下載Profil Reader應用程序。
Profil Manager 軟件
從Roctest網站的資源板塊下載Profil Manager。網址：https://roctest.com/en/downloads/software/
安卓采集儀（標準版或耐用版）
如需經認證的安卓平板電腦清單，請與我們聯系。
訂購信息
請注明控制電纜長度牽引電纜長度'可選安卓采集儀可選帶電纜返回管的終端滑輪可選 Digipro2 軟件
控制電纜
刻度說明：公制控制電纜每0.5米有一個刻度，每1米標有數字深度；英制控制電纜每2英尺有一個刻度，每4英尺標有深度。刻度從探頭頂部的輪子開始算起。
標準長度:
公制: 30—50—75—100—200 m
英制: 100—150—200—300 ft
構造: 這根四芯電纜帶有凱夫拉（Kevlar）抗拉元件和聚氨酯外層。
牽引電纜
每個測斜管裝置配一根牽引電纜。如果用終端滑輪，牽引電纜的長度至少得是測斜管長度的兩倍。探頭上配有一個登山扣和一個鞍形夾，二者均安裝在牽引裝置上。
構造：1/8 英寸多股不銹鋼電纜。
終端滑輪
如果測斜管的遠端夠不著，就得用終端滑輪。它能適配的測斜管最長可達 60 米（200 英尺）。
電纜返回管要和終端滑輪一起用。配套提供的是 1/2 英寸 40號規格的 PVC 管，每根長 3 米。
