高壓壓水試驗測試系統
型 號：
原產地：
用 途：在常規壓水測試情況下的不透水巖體，在高壓水作用下往往會漏水。因此，對巖體的高壓透水特征與巖體穩定性分析提出了越來越高的要求。準確地弄清巖體的高壓透水特征，對于工程建設具有重要的實際意義。
高壓壓水試驗測試系統
一、引言
在水利水電、交通、礦山以及核廢料處理等各類地下工程中，巖體透水率測試都是一項不可缺少的勘測內容。按照《水電水利工程鉆孔壓水試驗規程》（DL/T5331-2005）的規定，巖體透水率常規壓水測試均采用三級壓力5個階段的測試方法進行原地測試。隨著工程建設的發展，地下工程的埋深越來越大，地下工程圍巖承受著很高的水壓，巖體中的各種裂隙可能會張開或擴展，從而改變巖體的透水性。在常規壓水測試情況下的不透水巖體，在高壓水作用下往往會漏水。因此，對巖體的高壓透水特征與巖體穩定性分析提出了越來越高的要求。準確地弄清巖體的高壓透水特征，對于工程建設具有重要的實際意義。基于上述情況，我公司開發了高壓壓水試驗測試系統。
二、系統特點
高壓壓水試驗測試系統主要由高壓泵、礦用高壓水表、高壓管、封隔器組成，可在鉆孔中進行分段壓水測試。高壓泵給封隔器和測試段提供壓力，有電動型和燃油型，壓力20MPa,流量每分鐘66升，也可以根據需要提供更大流量的，礦用高壓水表測試流量，量程大，精度高，從每分鐘0.05升到100升都可以測試。配有多通道控制系統，可以控制加壓、卸壓、封隔器加壓、測試段加壓等，封隔器采用水壓式雙栓塞封隔止水技術，跨接連接方式設計，密封段長度可調整。200米以內的鉆孔，可以采用雙回路測試，穩定可靠，深孔可采用推拉開關進行單回路測試。

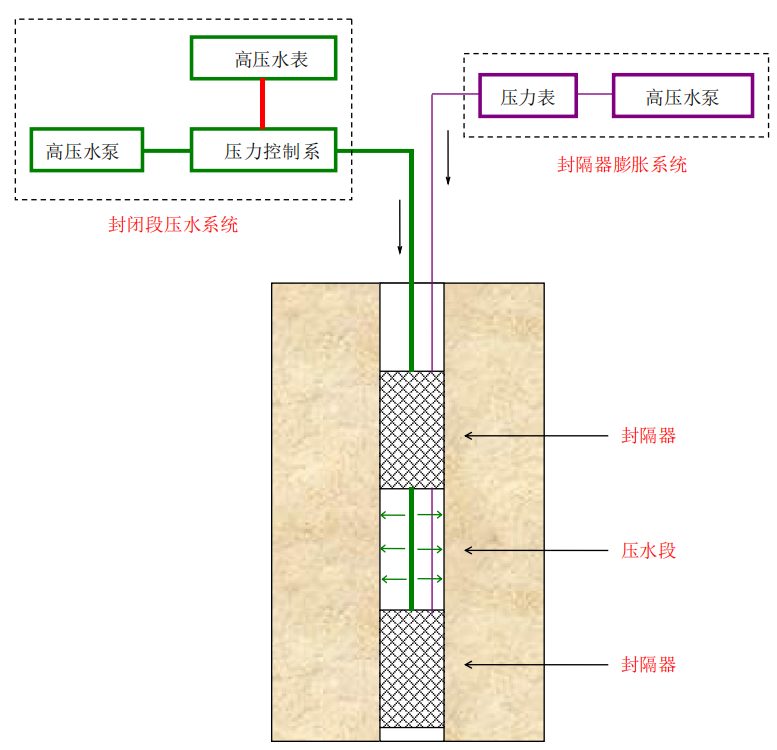

雙回路系統示意圖如下：
如果是單回路測試，使用推拉開關，直接通過鉆桿加壓。

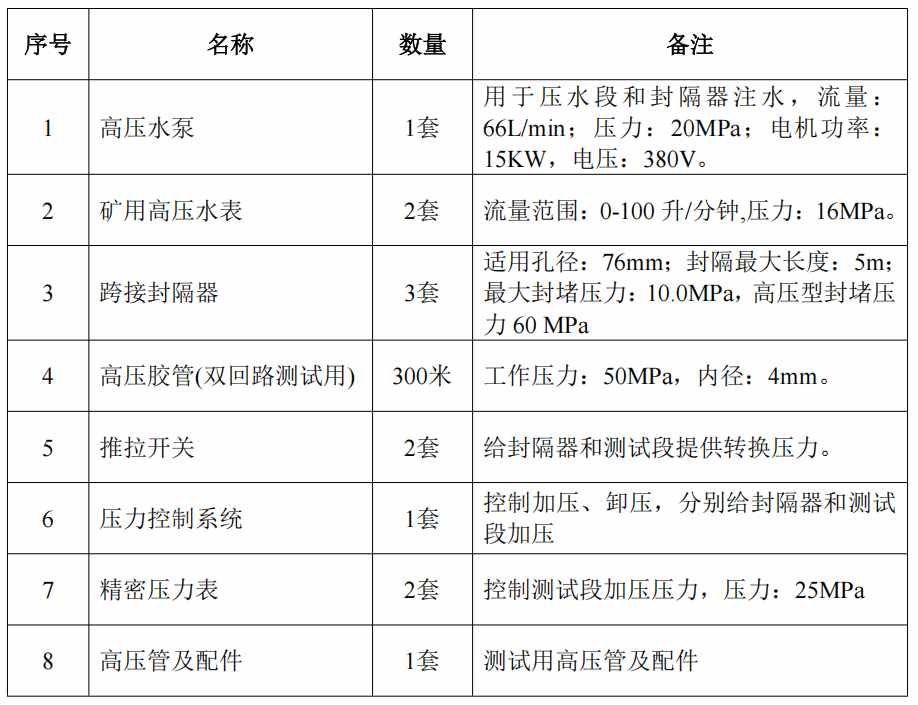

三、系統配置
型號：GY-1

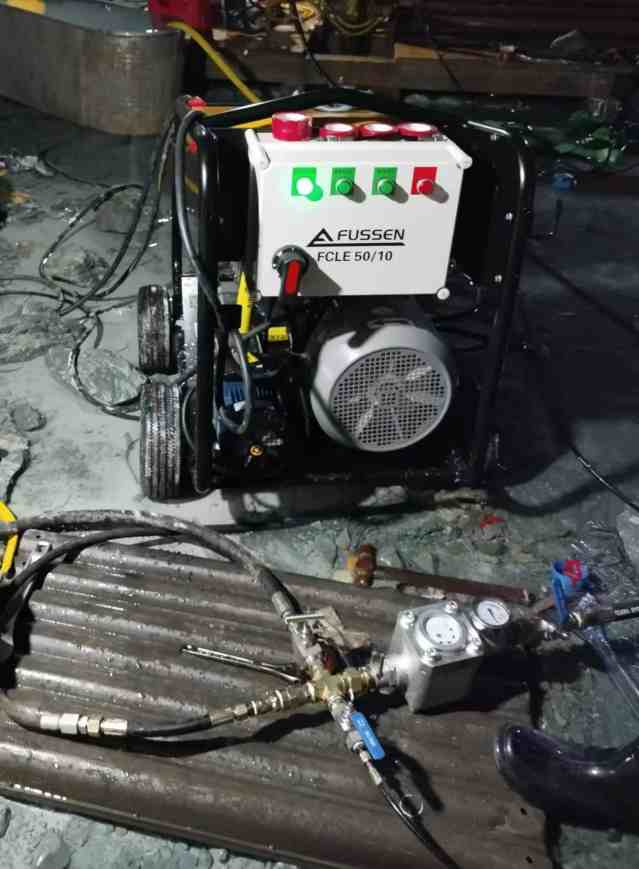

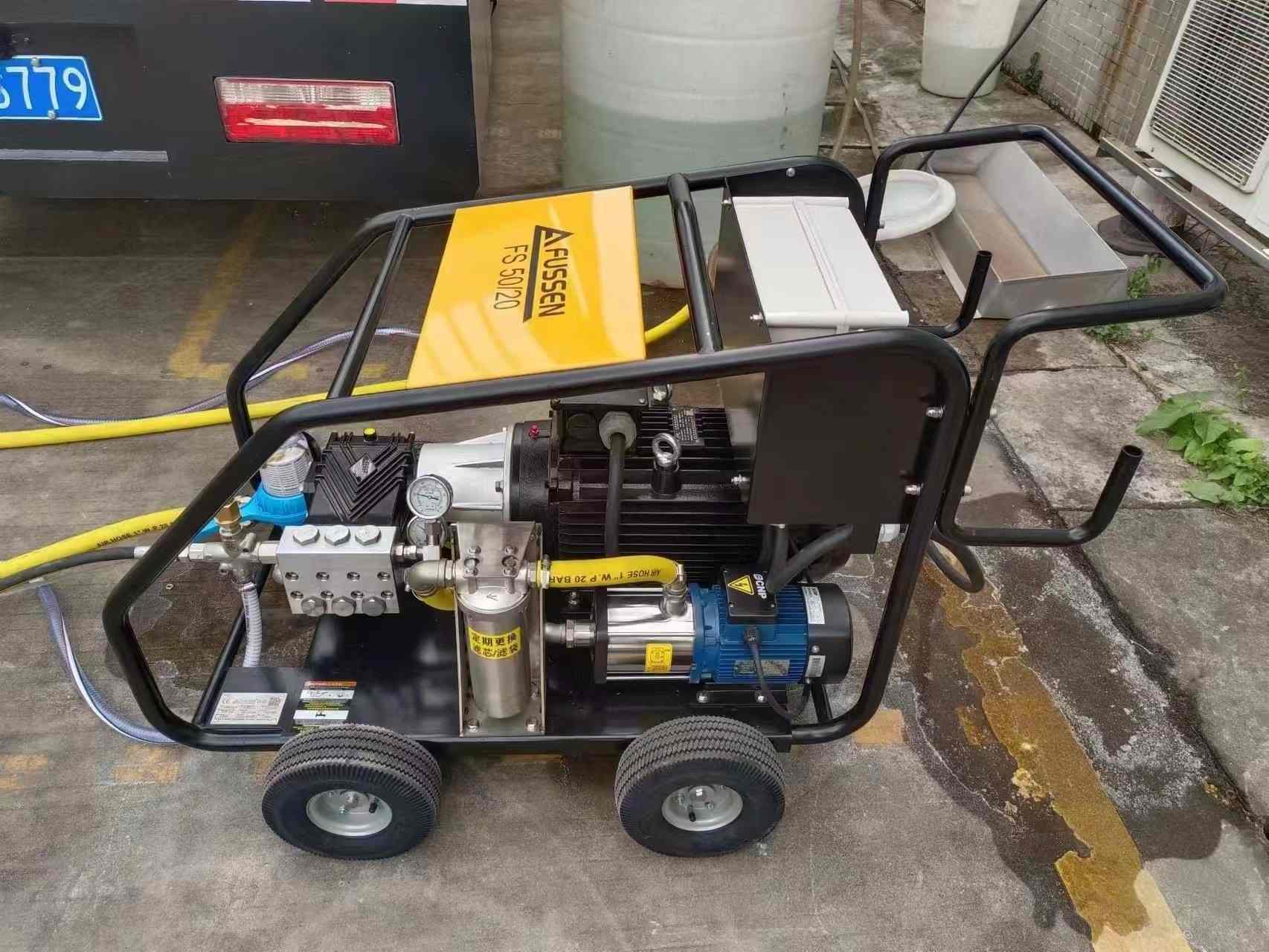

高壓泵

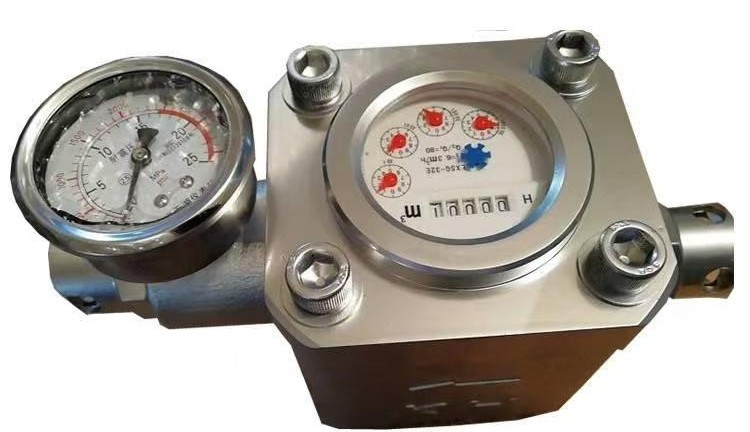

高壓水表

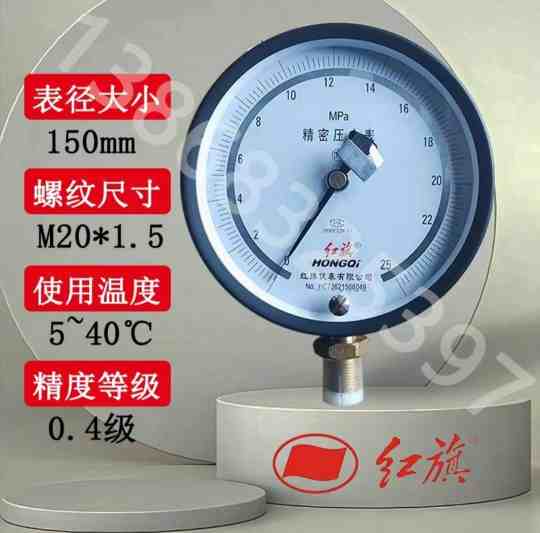

精密壓力表
測試現場
儀器在廣西桂林、賀州，甘肅平川等地抽水蓄能電站高壓壓水試驗中使用，運行穩定可靠。
如果實現數據自動采集，需要增加以下配件：

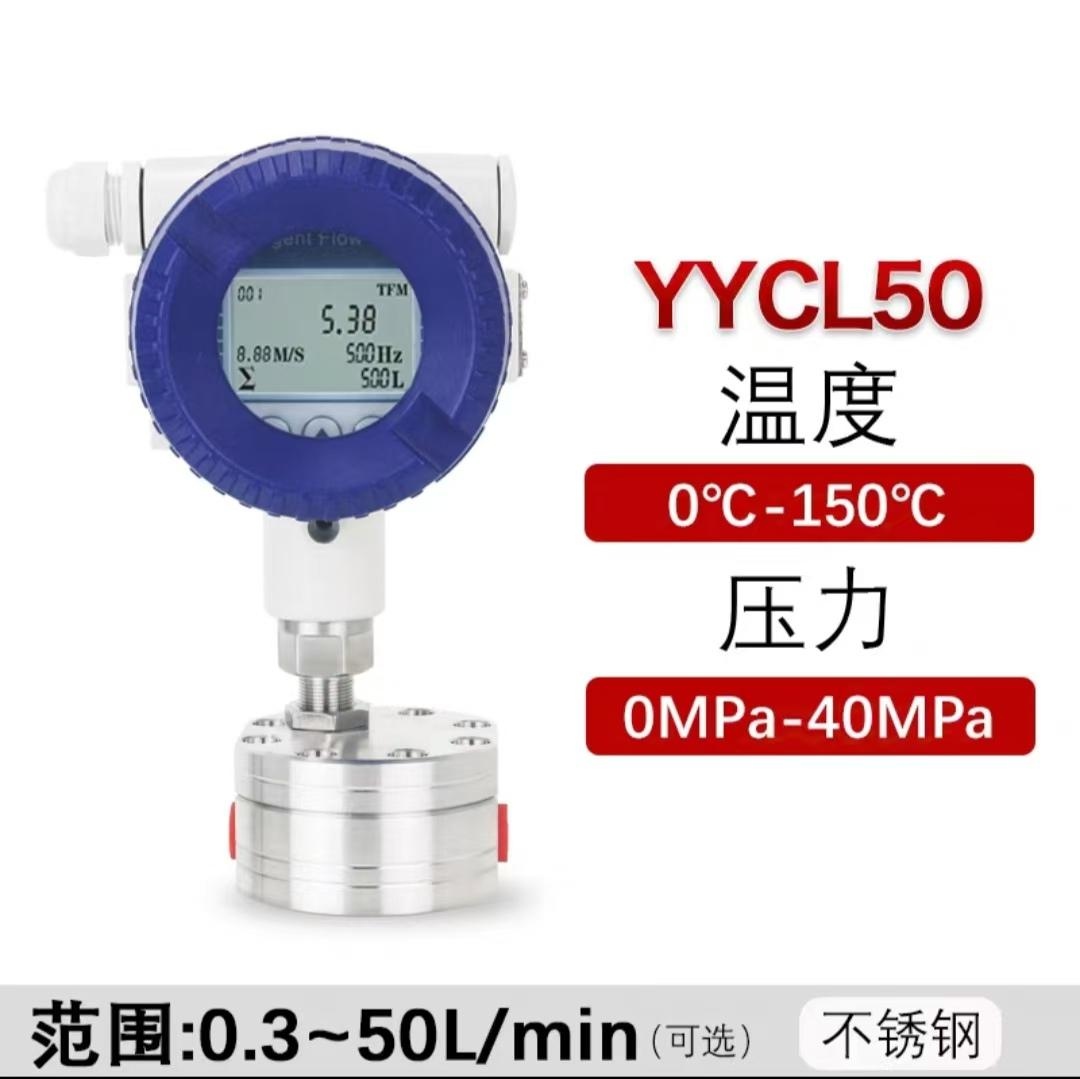

1齒輪流量計，需要配2臺，2臺并聯在管路中，實現0.05升/分鐘的小流量和50升/分鐘的大流量都可以測試
2壓力傳感器

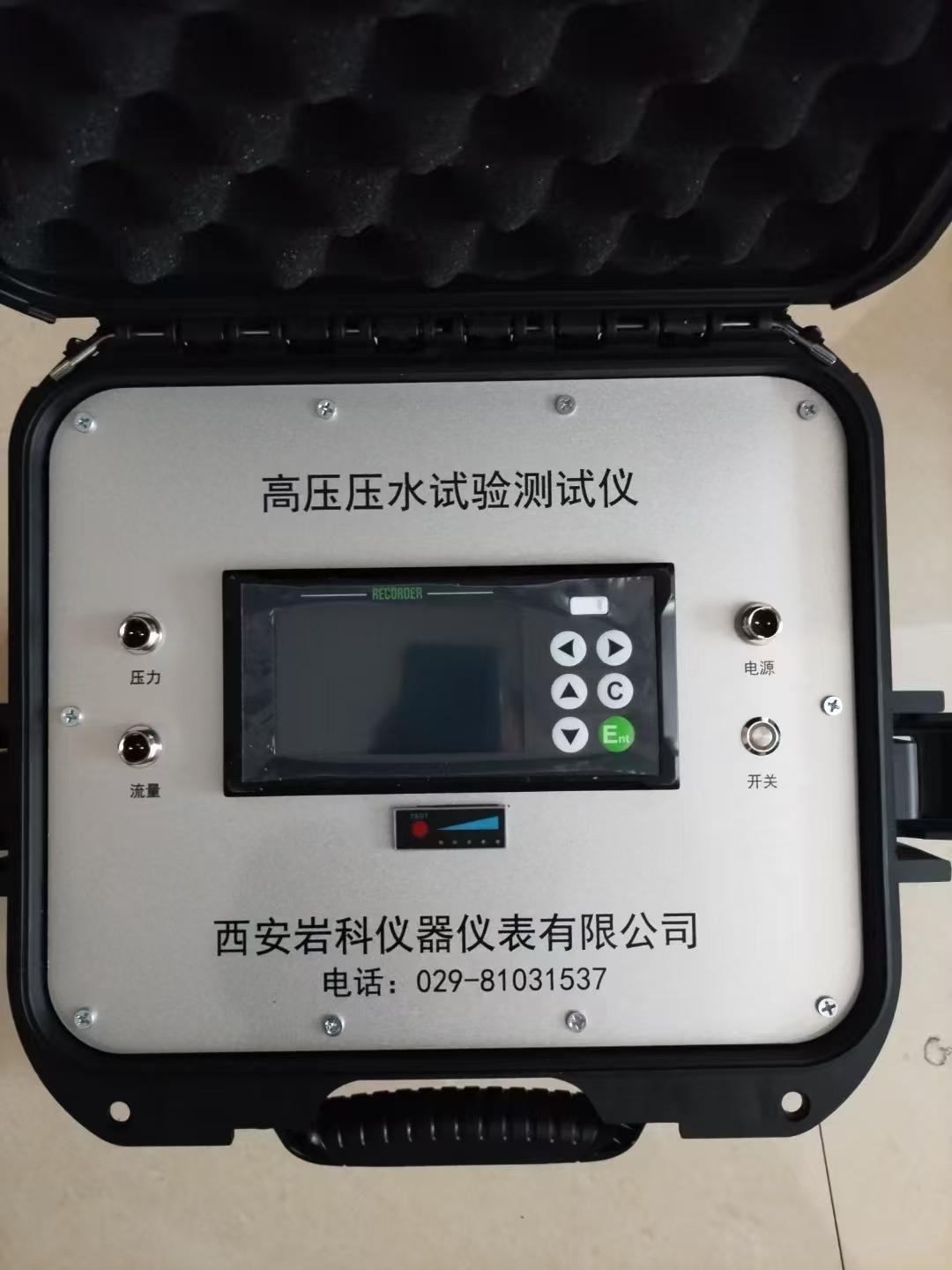

3數據記錄儀，可以自動記錄保存數據。
