加拿大Roctest產品工程案例6：

工藝中的光纖泄漏檢測以及加工廠工藝安全監測

---

檢測有害介質管道中任何泄漏的精確位置并在整個管道網絡中提供完全完整性的最可靠方法，確保高效、安全和可靠的運行。

l分布式光纖傳感器

l管道連續長度上的泄漏檢測

l乙烯、氫氣 (H)、液化天然氣 (LNG)、液化石油氣（LPG）、氨氣 (NH)、氧氣及其他冷凍氣體

l清晰指示泄漏及其位置

l適用于危險區域 (ATEX 認證)

l固有防爆安全

l抗電磁干擾

l適用于長距離管道（如碼頭及輸出管線）或密集區域（如生產區）

l適用于室外、埋地（管溝）、水平定向鉆鋪設管道

l適用于現有管道（任何管徑）的改造

l支持不停機維護

l可在瞬變工況下運行

l高空間分辨率（1米）與泄漏檢測能力

l高可靠性與置信度（安全完整性等級 SIL 2）

光纖泄漏檢測是現代安全儀表系統 (SIS) 的組成部分，集成于工廠集散控制系統 (DCS) / 數據采集與監控系統 (SCADA) 中，使其能夠滿足危險與可操作性(HAZOP) 分析所設定的要求。

管道泄漏可能有多種起因，例如腐蝕、疲勞、材料缺陷、沖擊、異常溫度、極端壓力，或由地面移動引起的過度變形。對于氨氣，泄漏可通過因泄漏的液氨及其蒸發氣體蒸發導致的溫度快速下降而被檢測到。這些局部溫度異?？赏ㄟ^(guò)光纖分布式溫度傳感系統可靠地檢測出來。該系統能夠檢測低至 0.1°C 分辨率、具有 1 米空間分辨率和 10 秒響應時間的溫度變化。一根光纖電纜沿整個冷凍管道敷設在其下方，并連接到測量系統。該系統可自動識別作為泄漏征兆的溫度異常，并發出警報，以便在受影響的管段啟動適當?shù)膽?yīng)急響應措施。

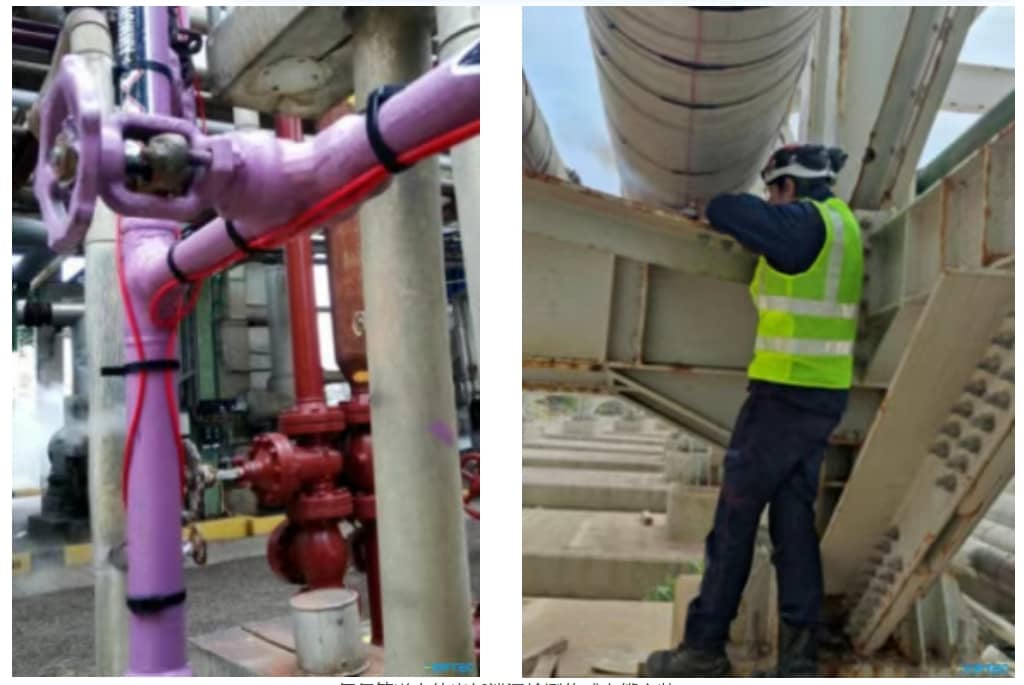

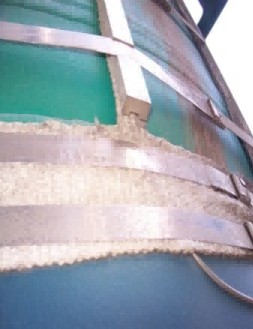

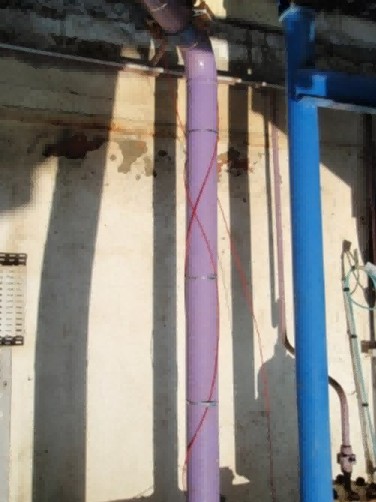

氨氣管道上的光纖泄漏檢測傳感電纜安裝

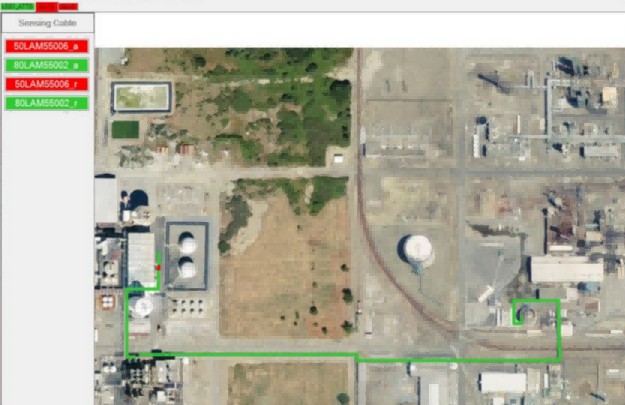

DiView 圖形用戶界面

---

現有的技術局限性

泄漏往往在泄漏量很大時才能被發現。此時，可能已經造成了重大的環境損害。即使傳統系統檢測到泄漏，它們也無法精確定位泄漏點，這會導致進一步的延誤，并因產品損失而產生額外費用。

嗅探器和熱成像儀通常維護成本高昂，并且需要安裝大量設備才能實現良好的覆蓋水平和較小的泄漏檢測性能。某些泄漏檢測和巡檢系統是間歇性使用的。如果在兩次巡檢之間發生泄漏，則無法檢測到，此時可能已超過臨界安全水平。

光纖泄漏檢測

利用分布式光纖傳感進行管道泄漏檢測的基本原理依賴于一個簡單的概念：當泄漏發生在管道沿線的特定位置時，管道周?chē)臏囟确植紩?huì)發生變化。這種溫度變化在空間上（泄漏點周?chē)鷶?shù)米范圍內）是局部的，時間上（泄漏發生時）是瞬間的。管道周?chē)鷾囟葦_動的根源取決于管道的類型及其周?chē)h(huán)境。



當介質從管道泄漏時，因其與環境條件的差異或焦耳-湯姆遜

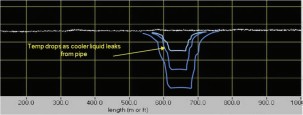

在輸送氣體或液化氣體的管道中，當泄漏發生在傳感光纜沿線的某個位置時，分布式溫度傳感系統 (DTS) 將檢測到局部溫度驟降或“冷點”。流經管道的氣態物質因通過泄漏管段的壓力釋放而被冷卻，進而冷卻該管段及其周?chē)鷧^(qū)域。在輸送氣體的管道（例如輸送水蒸氣的管道）發生泄漏時，也有可能觀察到“熱點”。

在輸送液體的管道中，當泄漏發生在傳感光纜沿線的某個位置時，DTS 系統將檢測到局部溫度驟升或“熱點”。流經管道的液態物質通常比傳感光纜鄰近的結構物（如土壤）溫度更高，因此當液體逸出管道時，會加熱這些結構物。在液體輸送管道發生泄漏的情況下（例如，若輸送的液體溫度低于環境溫度），也有可能觀察到“冷點”。

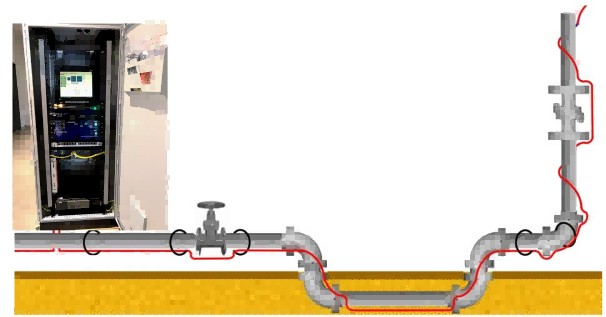

沿管道鋪設路徑安裝的光纖泄漏檢測系統



優 勢

對健康、安全與環境 (HSE) 管理的益處：

?提升基礎設施和人員的安全性

?通過減少停機時間增強系統可靠性

?降低環境破壞風險

?提高生產效率

在運營層面的益處：

?泄漏將被快速檢測到，從而最大限度降低對操作人員、周邊社區及環境的風險。

?用于泄漏檢測的光信號功率極低，無法引燃可燃?xì)怏w，因此適用于危險區域。

?傳感元件為無源光纖電纜，設計壽命超過 30 年，維護成本極低。

?可檢測微量泄漏，從而在泄漏擴大并可能引發重大災難之前及早采取行動。

?系統完全自動化，可降低運營成本并減少人為失誤風險。它可使用標準協議（電氣繼電器、OPC、 Modbus）與現有 SCADA 系統和工業控制系統對接。

可靠性與可用性

對于諸如有毒氣體泄漏檢測等關鍵任務應用，為確保此類系統的可靠性和高可用性，可采用多種策略。光纖通常安裝在光纜內部以提供機械保護，同時確保盡可能低的熱隔離。用于提高可靠性和可用性的附加策略包括：

?使用環形光纜：將傳感光纜的兩端分別連接到解調儀的不同通道。

?使用包含多根光纖的光纜：

?沿同一管道使用多條光纜：

?使用兩臺解調儀：分別連接到同一光纜中的不同光纖或連接到不同的光纜，從而實現 2oo2（2取2）表決機制。

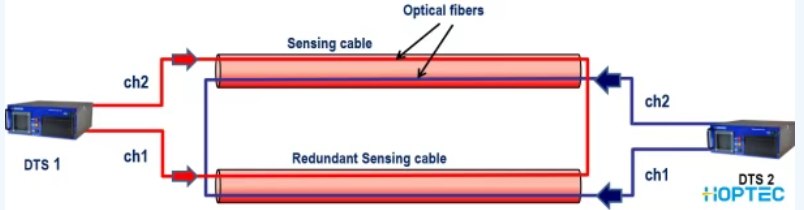

配備兩臺解調儀和環形光纖的冗余配置

---

置信等級 / 安全完整性

該通過SIL認證的泄漏檢測系統是一個完全集成的解決方案，可提供業界領先的性能指標。

獲得專利的ATTS（自動跳閘測試系統）完全獨立于數據采集系統，對性能進行監控，實現SIL 2可用性。該系統具備完備的報警功能，并便于連接至主分布式控制系統。站點級完整性泄漏檢測系統應用于安全關鍵型應用。

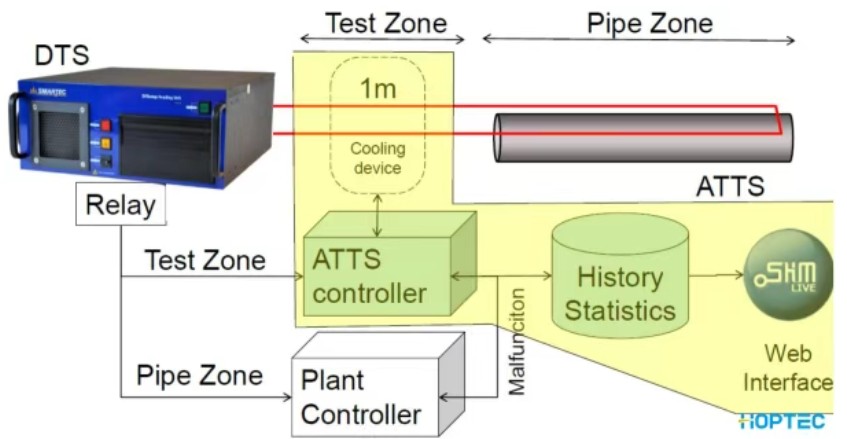

ATTS 框圖（陰影區域?yàn)?ATTS）

安裝程序靈活多樣；支持容器熱圖測繪，適用于任何管道布置的泄漏檢測

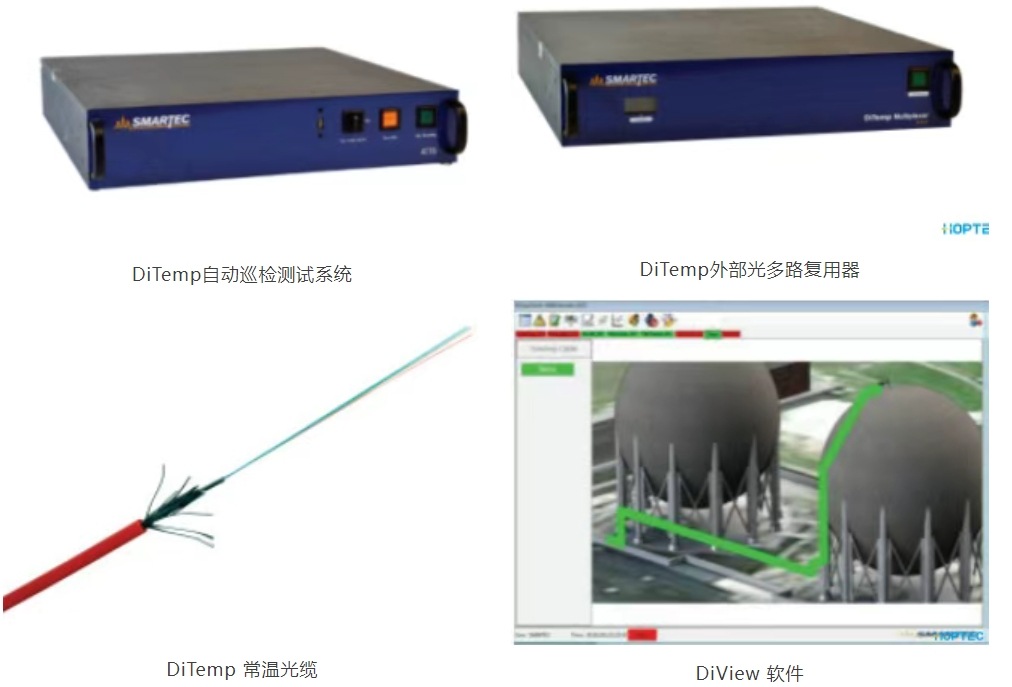

系統組件

光纖泄漏檢測系統基于傳感光纜、測量?jī)x表和數據處理軟件的結合。

提供適用于不同溫度傳感（低溫、常溫和高溫）的專用光纜；這些光纜設計用于安裝在管道表面或其鄰近區域。

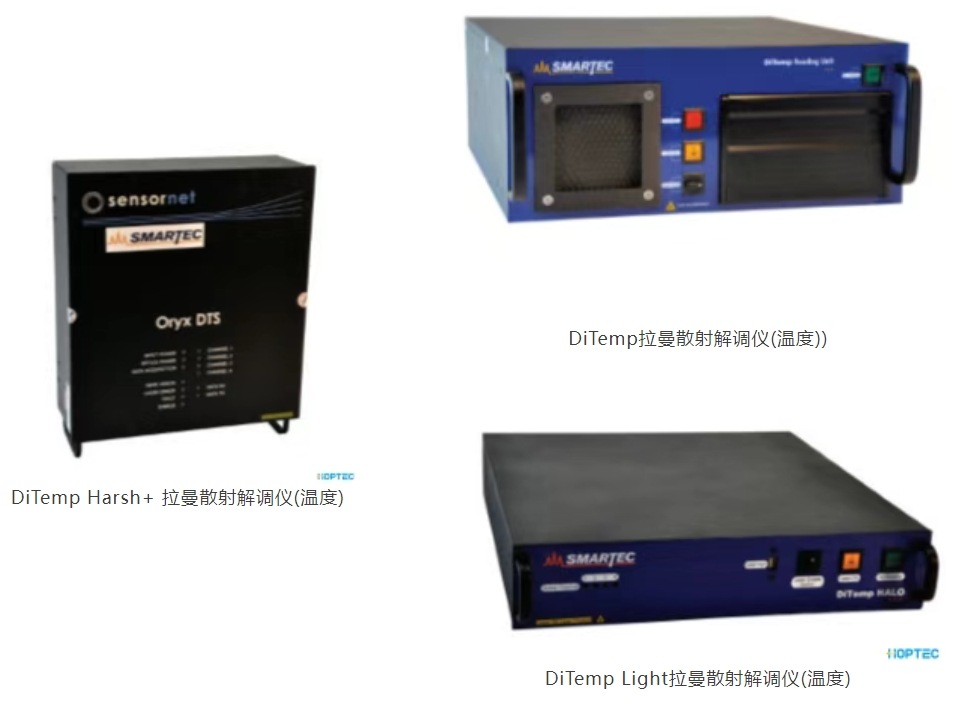

分布式溫度 (DiTemp) 測量?jī)x表可測量長度最長可達 2 x 30 公里（上下游各 30 公里）的傳感光纜，具備最快的測量速度，并在現場應用中實現 0.1°C 的溫度分辨率。

提供適用于氣體、液體及多相流管道泄漏檢測的軟件包，可在用戶友好型界面中顯示并導出測量結果，并在檢測到異常狀況時生成告警?？衫?/span> GIS 地圖高亮顯示事件（如泄漏）的精確位置。

該系統提供智能且魯棒（抗干擾性強）的泄漏檢測告警，不受外部擾動（電磁場、雷擊、潮濕、雨水等）的影響。

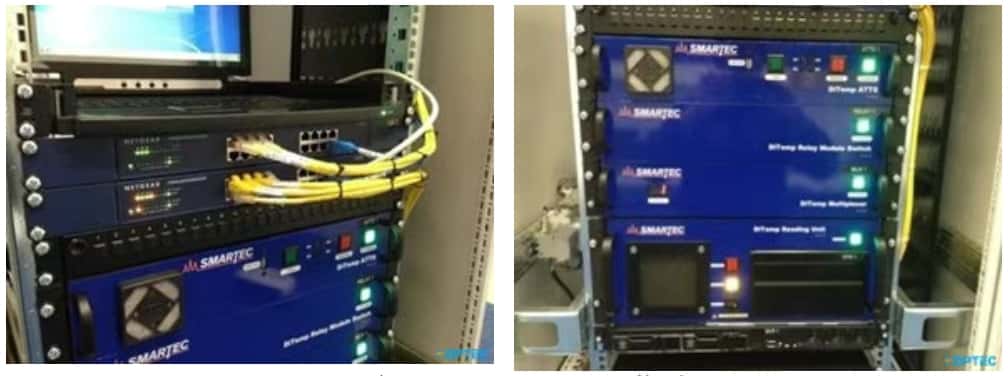

機柜內模塊化組裝 - 多通道配置：提供 4、8 和 16 通道復用器模塊可選，以提升系統靈活性



---
