加拿大Roctest產品工程案例10：隧道監測與結構健康監測

時間：2025/8/22 來源：https://mp.weixin.qq.com/s/1XRDd5_Fmv6xGrgsIn3yfw 查看次數：87

加拿大Roctest產品工程案例10：

隧道監測與結構健康監測

項目經理、設計師、承包商和運營方都一致認為，有必要針對每條隧道制定精心規劃的監測方案。

通過儀器可以精確量化結構性能的某些參數，并監測其變化速率。這樣既能觀察到位移是否趨于穩定，也能在位移加速的情況下，推斷出發生故障的可能性。將測量值與設計值進行對比，能夠監測隧道的穩定性，并在適當時機采取整改措施。

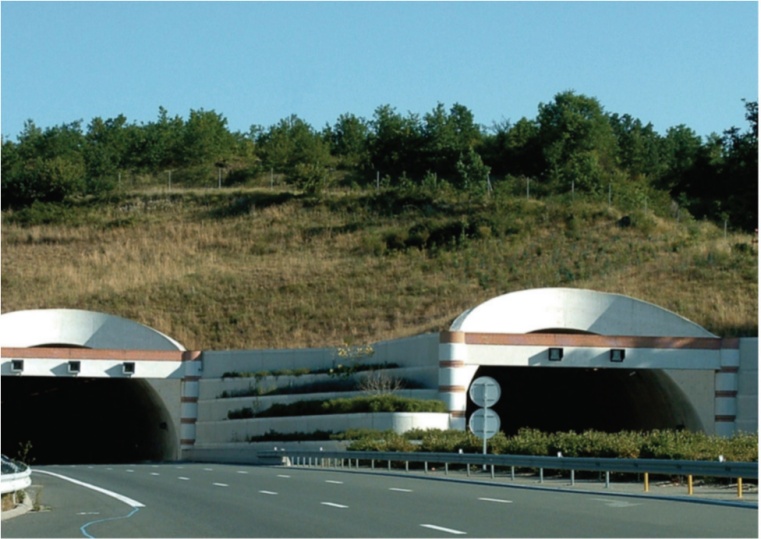

參考工程

- 格朗丁隧道——加拿大

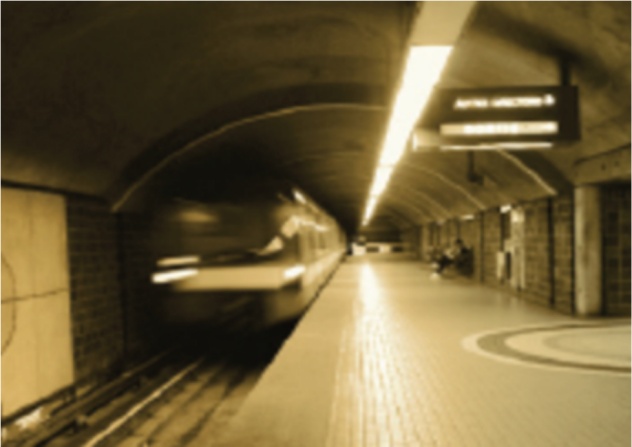

- 蒙特利爾地鐵系統——加拿大

- 多倫多地鐵系統——加拿大

- 埃奧勒線（區域快鐵）——法國

- 拉沙穆瓦斯隧道——法國

- 拉加洛勒隧道——法國

- 拉內爾特隧道——法國

- 梅西耶隧道——法國

- 佩什布呂內隧道——法國

- 皮尤莫朗隧道——法國

- 里屈瓦爾隧道——法國

- 圣馬塞爾隧道——法國

- 唐隧道——法國

- 維勒瑞斯特隧道——法國

- 摩納哥隧道——摩納哥（法國境內）

- 香港鐵路有限公司中央車站——中國香港

- 長青隧道——中國香港

- 歐洲隧道——英國、法國

- 比肯山隧道——美國

- 中央干道隧道——美國

- 達拉斯地區捷運系統——美國

- 洛杉磯地鐵系統——美國

- 超級對撞機隧道——美國

- 維普斯場地隧道——美國

- 華盛頓都會區交通局綠帶線——美國

- 尤卡山項目隧道——美國

- 亞坎布隧道——委內瑞拉

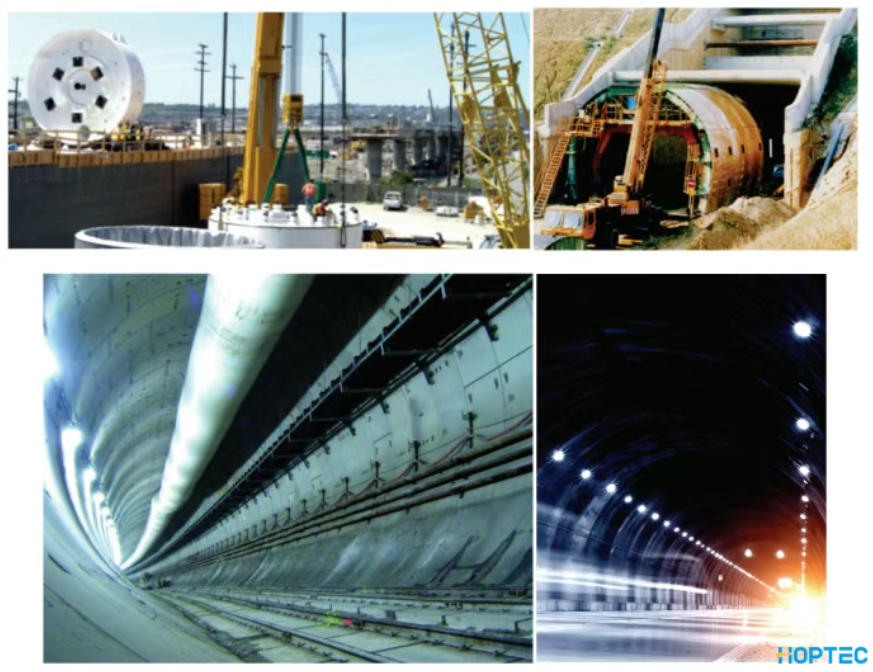

監測在隧道施工的每個階段都發揮著重要作用：

l在設計階段，包括用于場地評估的勘探隧道，或是對既有隧道進行復線擴建時，監測都必不可少。

l施工期間，監測能準確評估地質條件的影響、隧道對周邊結構的影響以及所采用施工方法的效果。通過監測可以驗證設計假設、確定支護結構的需求，還能依據收斂約束法（新奧法，NATM）確定儀器安裝的最佳時機。

l隧道投入使用后，監測可用于長期跟蹤，從而保障隧道在整個使用壽命內的安全。

測量類型

測量類型和儀器布設位置必須適應現有的地質、環境條件以及施工方法。

不過，針對隧道施工，在儀器選擇方面有一些通用的指導原則可遵循。

有些工程 —— 比如在城市地區軟土地層中修建隧道 —— 如果沒有測量儀器和自動化數據采集系統，幾乎是無法完成的。

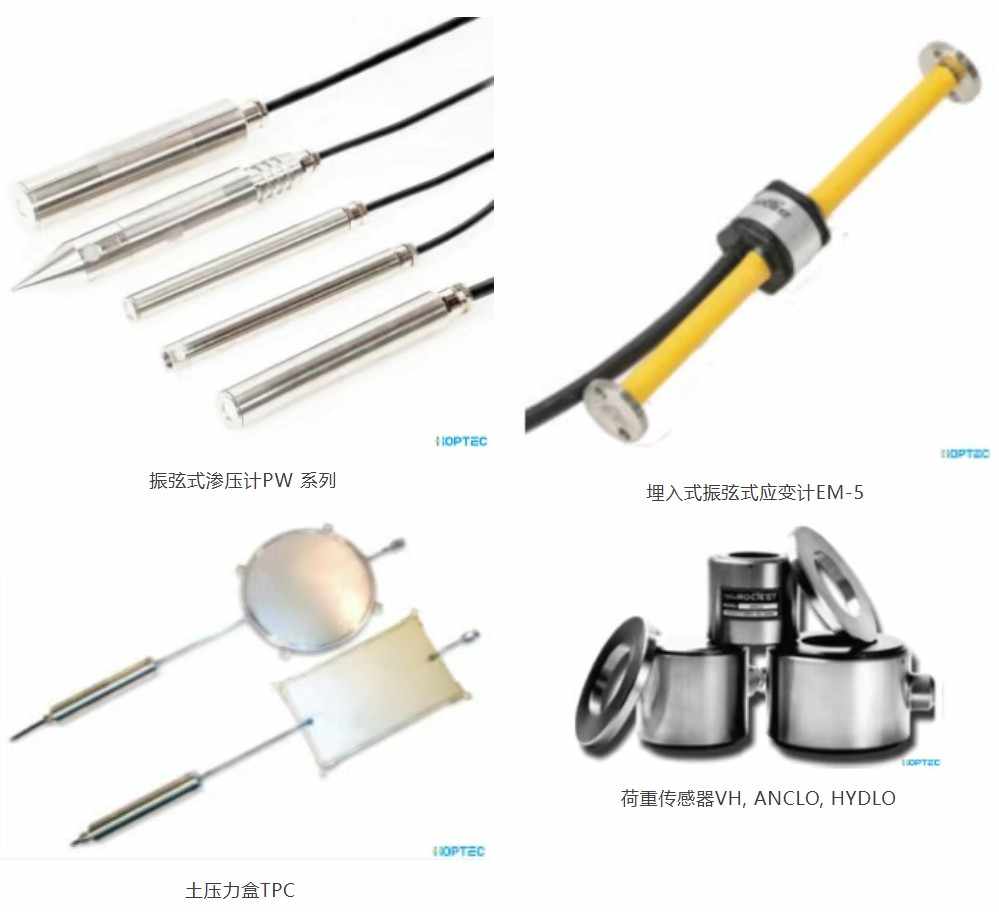

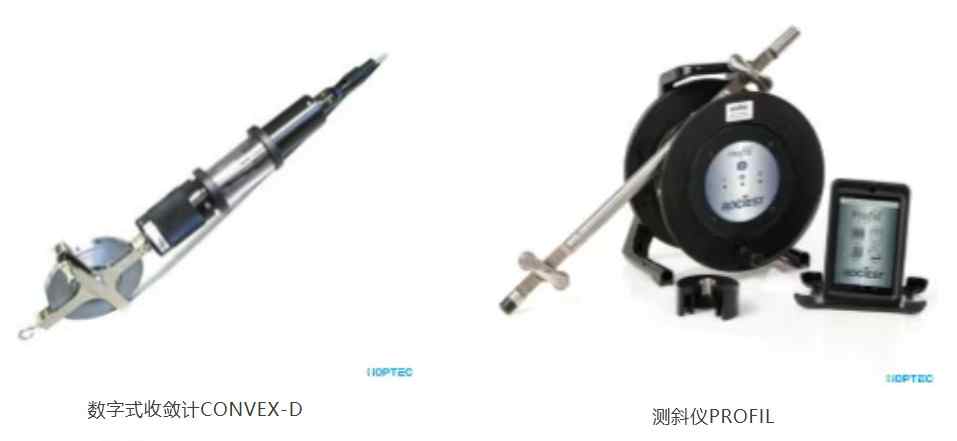

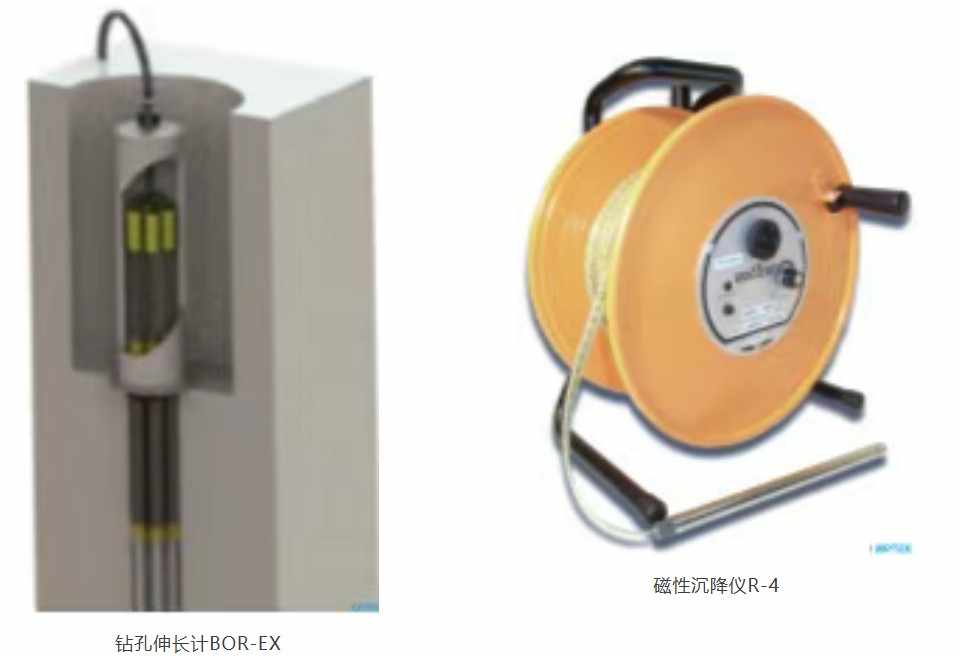

NOVA METRIX的儀器已在超過 75 個國家的重大項目中投入使用，持續為壓力、變形、位移、傾角和荷載等關鍵參數提供可靠數據。

儀器選擇標準

儀器選擇需遵循三大主要標準：

l測量數據的可靠性（包括準確性、分辨率、精確度和漂移程度）

l儀器的耐用性，且有大量實際應用案例可佐證

l易于自動化，這對高效收集和解讀數據至關重要

NOVA METRIX的隧道監測儀器完全符合這三大標準。

自動化數據采集與處理

大量數據的收集和分析（尤其是長距離情況下）需要集中化、自動化的測量技術。這樣一來，結果會更精準，數據處理也能更迅速，從而在超過預設閾值時，能高效觸發警報系統。

對于大型隧道的監測來說，沒有自動化數據采集系統幾乎是不可想象的。

NOVA METRIX已提供并安裝了數千套自動化數據采集系統。這些遠程監測系統能對由數百臺儀器組成的網絡進行高效的數據管理。通過連接電話、調制解調器、無線電或衛星傳輸設備的系統，布線量可降至最低。

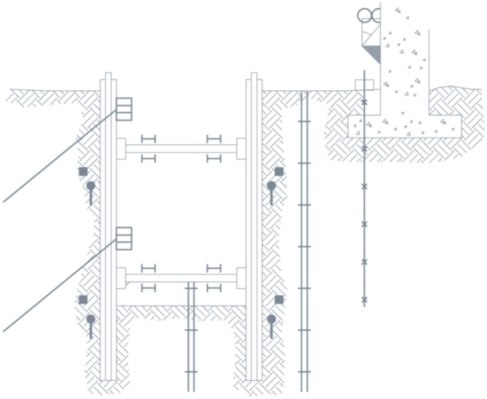

明挖回填隧道

監測目標

l確保擋土墻的穩定性

l監測周邊結構的完整性

測量參數

l支撐應力

l錨桿荷載

l周邊土體及建筑物的變形

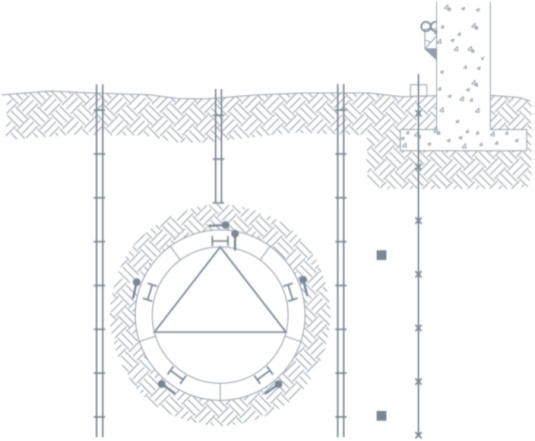

松散地層中的淺埋隧道

監測目標

l監測周邊結構的完整性

l確保襯砌管片的穩定性

測量參數

l襯砌管片應力

l隧道襯砌所受的荷載

l（隧道）收斂量

l地表沉降量

l周邊建筑物變形量

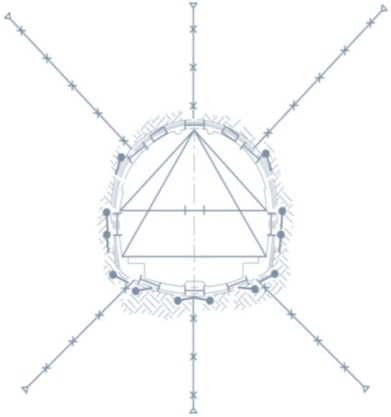

巖質地層中的深埋隧道

監測目標

l確保開挖面的穩定性

l監測隧道襯砌的完整性

測量參數

l（隧道）收斂量

l開挖面周圍巖體的變形

l襯砌結構應力

NOVA METRIX

加拿大Roctest公司與Smartec公司為同一集團 NOVA METRIX下的不同品牌。 NOVA METRIX是集研發、制造一體的供應商，專注于基于振弦式與光纖傳感器的創新傳感技術，服務于巖土和結構監測儀器領域。

瑞科儀器與NOVA METRIX合作提供一系列完整的基于傳統傳感器的解決方案，涵蓋從極為耐用的傳統振弦式技術，到用于巖土工程測量與監測以及關鍵資產結構健康監測（SHM）的尖端光纖技術。這些關鍵資產包括：水壩、隧道、礦山、建筑物、橋梁、核電站以及眾多難以盡述的其他結構物。

此外，我們還提供種類廣泛的旁壓儀、巖石膨脹計，以及用于土壤和巖石的室內及現場測試設備。

服務

l系統設計

l安裝、操作和維護

l數據管理

l數據分析
